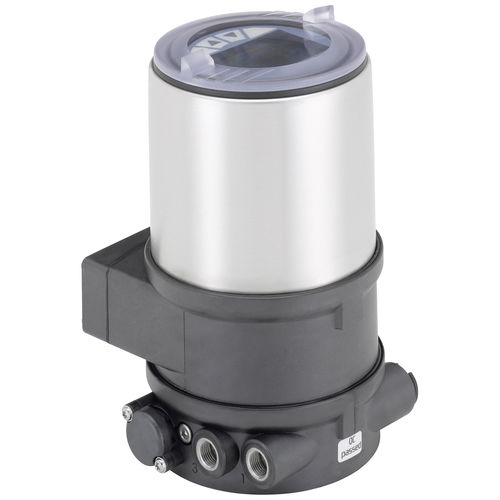

Controllore di processo compatto 8693

Il regolatore di processo compatto tipo 8693 è progettato per il montaggio integrato su valvole di controllo delle serie tipo 23XX / 2103 e appositamente studiato in base alle esigenze dei processi igienico sanitari. Il valore della variabile di processo viene inviato direttamente sul dispositivo attraverso un segnale 4 - 20 mA o PT100 o frequenza. Dal confronto tra valore nominale ed effettivo, il regolatore di processo calcola la posizione finale da raggiungere per il regolatore di posizione. Mediante il feedback analogico è possibile un trasferimento di tutti i valori analogici ai livelli di controllo. Con le funzioni diagnostiche integrate è possibile monitorare le condizioni operative della valvola di regolazione. Le diagnostiche della valvola tramite segnalazioni di stato vengono trasmesse secondo la normativa NAMUR NE107 e sono registrate nella memoria del dispositivo. L'impostazione dei parametri del regolatore di processo e posizionatore può essere effettuata in modo automatico. Il semplice uso dei comandi e la selezione delle tante funzioni software aggiuntive avvengono con l'ampio display grafico retroilluminato e la tastiera, o tramite interfaccia PC. Il regolatore di posizione rileva la posizione della valvola tramite un sensore di posizione analogico senza contatto. Il controllo degli attuatori a singolo o a doppio effetto avviene senza consumo d'aria una volta raggiunta la posizione richiesta. In via opzionale sono disponibili interfacce di comunicazione Profibus DPV1 o DeviceNet e segnalatori analogici e binari.
