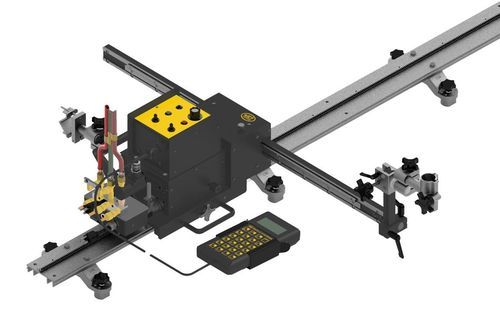

Unità di movimentazione per profilati

Panoramica
Il Modular Drive System è una piattaforma macchina configurabile per taglio programmabile di forme, taglio/saldatura in linea retta, saldatura a punti, saldatura a punti programmabile, sgrossatura ad arco, tessitura lineare e tessitura pendolare. Il sistema è costruito attorno a un'Unità Master Drive che accetta moduli di controllo intercambiabili per adattare la macchina a specifiche operazioni di taglio o saldatura.

Vantaggi del sistema di taglio e saldatura personalizzato

• Motore ad alta coppia e bassa inerzia
• Freno di sicurezza dedicato
• Protezione da sovraccarico del motore
• Controllo della velocità in anello chiuso
• Controllo della posizione in anello chiuso
• Made in USA

Specifiche dell'Unità Master Drive
Specificazione — Dettagli
Intervallo di velocità di avanzamento — 2–120 in/min (51–3048 mm/min)
Capacità di carico verticale — 60 lbs (27 kg)
Capacità di carico orizzontale — 100 lbs (45 kg)
Sistema di azionamento — Motore ad alta coppia e bassa inerzia
Controllo della velocità — Sistema in anello chiuso per funzionamento preciso e ripetibile
Controllo della posizione — Controllo in anello chiuso per prevenire deriva e mantenere precisione
Sistema di frenatura — Freno di sicurezza dedicato con maggiore potenza di arresto
Protezione da sovraccarico — Arresto automatico con innesto del freno in caso di carico eccessivo
Componenti di alimentazione e controllo — Motore integrato, alimentazione e scheda di controllo della velocità
Sistema di posizionamento — Frizione manuale per riposizionamento rapido del carrello lungo la guida

Caratteristiche standard

• Motore ad alta coppia e bassa inerzia assicura partenze morbide e arresti precisi
• Il controllo della velocità in anello chiuso mantiene velocità di avanzamento costanti per risultati ripetibili
• Il controllo della posizione in anello chiuso evita derive indesiderate
• Freno di sicurezza dedicato fornisce elevata capacità di arresto e mantenimento
• Protezione da sovraccarico del motore arresta automaticamente l'operazione e innesta il freno in caso di carico eccessivo
• Il sistema di frizione integrato permette il rapido posizionamento manuale del carrello
• Architettura di controllo integrata supporta regolazioni precise dei parametri per applicazioni industriali

Descrizione dell'Unità Master Drive
L'Unità Master Drive ospita il motore, la scheda di controllo della velocità, l'alimentazione e la frizione per il rapido riposizionamento manuale del carrello. Opera a 2–120 in/min (51–3048 mm/min) con capacità di carico verticale di 60 lbs (27 kg) e capacità di carico orizzontale di 100 lbs (45 kg). L'unità dispone di controllo della velocità e della posizione in anello chiuso, un freno di sicurezza dedicato con maggiore potenza di arresto e mantenimento e protezione da sovraccarico che arresta il motore e innesta il freno in caso di carico eccessivo.

Accessori

• Cavo di controllo remoto — MDS-1060-10 (10 ft / 3 m), MDS-1060-25 (25 ft / 7.6 m)
• Cavo di contatto di saldatura — MDS-1085 (10′ / 3.05 m), MDS-1085-25 (25′ / 7.62 m), MDS-1085-50 (50′ / 15.24 m)
• Sistema di controllo altezza automatico — CAS-2050 (per WPD-1100 Linear Weaver), CAS-2060 (per WPD-2100 Pendulum Weaver)
• Piastra di montaggio estesa — MDS-1045
• Collettore a sgancio rapido — MDS-3025 (2-tubi), MDS-9898 (3-tubi)
• Assiemi di tubi — CIR-1010-3 (2-tubi), MUG-1119-32 (3-tubi)
• Kit limite universale — MDS-1055 (per applicazioni rotaia rigida), FMD-1045 (per applicazioni rotaia Hi-Flex)
• Maniglia con ancoraggio cavo — MPD-1035

Gruppi ingranaggi

• Gruppo taglio cremagliera lavorata — MDS-1050
• Gruppo saldatura cremagliera lavorata — MDS-1040

Moduli di controllo

• Modulo forma programmabile (MDS-1165) — Fornisce movimento personalizzato a 2 assi controllato da encoder in tutte le posizioni; forme e pattern costruiti per segmenti. Il movimento a 2 assi è fornito dalla Master Drive e dal Linear Weaver con snodo trasversale 40".
• Modulo diritto (MDS-1002) — Controllo di direzione e velocità per applicazioni di taglio o saldatura continue.
• Modulo punti (MDS-1003) — Controllo di direzione e velocità per avanzamento continuo o modalità punto con regolazioni per tempo di avanzamento, tempo rapido e tempi di accumulo/riempimento del bagno.
• Modulo punti programmabile (MDS-1004) — Fornisce controlli di punto programmabili per saldatura o taglio; programmare il punto per distanza, arresto/ritorno automatico, timer indipendenti per accumulo del bagno, con parametri impostati/visualizzati su schermo grafico per risultati ripetibili.
• Modulo Arc Gouger Dritto (AGS-1002) — Controllo di direzione e velocità per sistemi di sgrossatura ad arco; interfacce per fornire avanzamento automatico quando l'arco è stabilito.

Moduli di controllo Weaver e unità Weaver

• Modulo di controllo Weaver (MDS-1005 / MDS-1005-DIAL) — Gestisce Pendulum o Linear Weaver e l'Unità Master Drive. Include display digitale e controllo della velocità longitudinale; interruttore Avanti/Stop/Indietro; manopola di ampiezza per larghezze di tessitura da 1/8"–2" (3–50 mm); velocità di tessitura fino a 100 in/min (254 cm/min); controlli di sosta sinistra/destra; sterzata fino a 2" (50 mm); contatto di saldatura e alimentazione On/Off. Il MDS-1005-DIAL include quadranti numerici bloccabili per le funzioni dell'oscillatore.
• Linear Weaver (WPD-1100) — Fornisce movimento di tessitura lineare producendo saldature larghe 1/8"–2" (3–50 mm). Si bullona davanti al carrello; include protezione da sovraccarico del motore.
• Pendulum Weaver (WPD-2100) — Fornisce movimento di tessitura pendolare utile per saldature a filetto negli angoli; si bullona davanti al carrello e utilizza un riduttore epicicloidale heavy-duty per una potenza elevata verso la torcia di saldatura e gli accessori.

Caratteristiche

• Motore ad alta coppia e bassa inerzia per partenze e arresti precisi
• Weaver Lineare/Pendolare ad alta velocità con controllo di sosta sinistra/destra indipendente
• Alti rapporti di trasmissione per prevenire il movimento del braccio trasversale a motore spento
• Controllo in anello chiuso di velocità e posizione per parametri di saldatura regolabili e ripetibili
• Frizione rapida per installazione o sostituzione rapida del braccio di tessitura
• Gruppo di montaggio pistola con racking regolabile per un preciso posizionamento della pistola
• Interruttore contattore ON/OFF

Specifiche tecniche

• Intervallo di velocità di avanzamento: 2–120 in/min (51–3048 mm/min)
• Capacità di carico verticale: 60 lbs (27 kg)
• Capacità di carico orizzontale: 100 lbs (45 kg)
• Sistema di azionamento: Motore ad alta coppia e bassa inerzia
• Controllo della velocità: Controllo della velocità in anello chiuso per funzionamento preciso e ripetibile
• Controllo della posizione: Controllo della posizione in anello chiuso per prevenire deriva e mantenere precisione
• Sistema di frenatura: Freno di sicurezza dedicato con maggiore potenza di arresto
• Protezione da sovraccarico: Arresto automatico con innesto del freno in caso di carico eccessivo
• Componenti di alimentazione e controllo: Motore integrato, alimentazione e scheda di controllo della velocità
• Sistema di posizionamento: Frizione manuale per riposizionamento rapido del carrello lungo la guida
