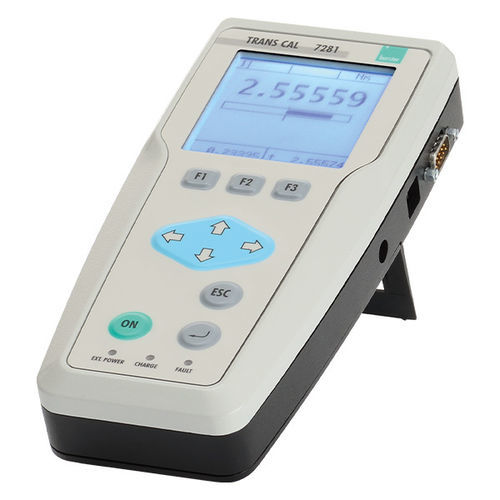

Calibratore di pressione TRANS CAL 7281

di coppiadi caricadi cella di carici

Panoramica
Il TRANS CAL 7281 è un calibratore e strumento di prova portatile ad alta precisione per grandezze meccaniche ed elettriche. Progettato per tarature in loco e misure di riferimento, può essere fornito con certificato DAkkS o certificato di fabbrica opzionale per l'utilizzo come strumento di riferimento.

Breve descrizione
Supporta l'alimentazione a batteria (standard o ricaricabile) per l'uso portatile o alimentazione esterna per funzionamento stazionario prolungato. In combinazione con sensori adeguati costituisce una catena di misura di riferimento flessibile per forza, coppia e pressione. Tipi di sensori supportati: estensimetri (DMS), sensori potenziometrici e trasmettitori con uscita di tensione normalizzata (±5 V / ±10 V). Un display LCD grafico mostra il valore misurato; una barra indica l'utilizzo dell'intervallo e viene visualizzata la percentuale di impiego dell'ingresso. Funzioni integrate: data logger, valore tarato in %, comparatore di limiti superiore/inferiore con indicatore di valutazione.

Funzioni estese
Lo strumento offre funzioni di test sensore, un simulatore di estensimetro/ponte di Wheatstone e una sorgente di tensione di precisione per verificare catene di misura complete, localizzare guasti e tarare amplificatori di strumentazione. Certificati DAkkS/certificati di fabbrica disponibili come opzione. Software TRANS CAL per PC per configurazione, acquisizione dati, visualizzazione e generazione report.

Dati prodotto

• Precisione di misura: < ±0,001 % F.S.
• Frequenza di campionamento: 0,1 … 1200/s (DC); 0,1 … 2/s (AC)
• Tipi di sensore: DMS; potenziometrico; trasmettitore; sensori/dispositivi con uscita tensione
• Interfacce: USB 2.0
• Alimentazione sensore: DMS: DC 2,5 V / 5 V (a 120 Ω: solo 2,5 V); AC 2,5 V rms / 5 V rms (da 350 Ω); Potenziometro: 5 VDC; Trasmettitore: 12 VDC ±5 %
• Classe di protezione: IP40
• Tensione di alimentazione: 10 … 28 V DC (batteria o esterna)
• Strumento di riferimento: Sì (certificato DAkkS/fabbrica opzionale)
• Test sensore / Test dispositivo / Simulatore DMS: Sì
• Data logger: Sì (fino a 30.000 valori misurati)
• Foglio dati elettronico sensore: Sì
• Connessione: tecnologia 4-/6‑fili
• Programmi di misura: 16 programmi configurabili
• Caratteristiche specifiche: catena di misura di riferimento; non linearità estremamente bassa < 0,001 % F.S.; supporto burster TEDS; sorgente 0–10 V DC ad alta precisione; simulatore ponte Wheatstone

Applicazioni / Casi d'uso
Impieghi tipici: taratura in loco di presse idrauliche, misure di riferimento in linee di assemblaggio, verifica delle forze di contatto dei robot, taratura di banchi prova e strumenti di misura ad alta precisione, nonché misure portatili in campo o in volo che richiedano data logger e sorgente di eccitazione di precisione.

Funzioni metrologiche incluse

• Capacità di catena di misura di riferimento
• Simulatore Wheatstone/estensimetrico (fino a ±50 mV/V)
• Sorgente di tensione ad alta precisione 0–10 V DC
• Registrazione dati e acquisizioni temporizzate
• Configurazione sensori semplificata tramite burster TEDS
• Funzioni comparatore e valutazione limiti
• Test sensore/dispositivo e supporto del foglio dati elettronico del sensore
