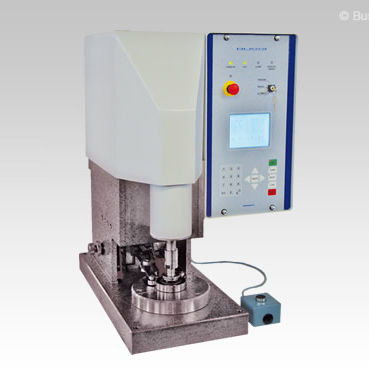

Strumento di misura di angolo di contatto

a contattoindustrialeper cuscinetti a sfere

Macchina “TIPO 1” Campo Dimensionale: Cuscinetti Ø 20 – 180 mm. Altezza 4 – 40 mm. Macchina “TIPO 2” Campo Dimensionale: Cuscinetti Ø 100 – 360 mm. Altezza 16 – 58 mm. Prestazioni: • Controllo presenza sfere ( esclusi cuscinetti ciechi ) • Cuscinetti ciechi : è possibile effettuare la misura, posizionando una piccola attrezzatura sulla gabbia • Misura dell’angolo di contatto: visualizzazione diretta in gradi e decimi di grado (es. 16,5 °) • Gamma di misura : 0 – 89,9 ° • Risoluzione : 0,1 ° • Precisione di misura : ± 0,20 ° • Tempo ciclo : macchina tipo 1 – 14 Sec; macchina tipo 2 – 17 Sec • Produttività’/ora : macchina tipo 1 – 250 cuscinetti; macchina tipo 2 – 210 cuscinetti • Memoria : 1500 tipi di cuscinetto • Dati da impostare (solo la prima volta, da pannello macchina o mediante PC) : tipo di cuscinettto, Ø primitivo, Ø sfera, num. sfere, num. giri di rodaggio, num. giri di misura, carico mandrino. • Per accettazione-scarto del cuscinetto, per ogni tipo di cuscinetto, è possibile impostare il valore min-max dell’angolo di contatto. ( es. 25,0° ± 2,5° ) • La macchina visualizza l’angolo di contatto: A) Fisso, nero su bianco, per i valori all’interno dell’intervallo impostato B) Lampeggiante, per i valori esterni all’intervallo impostato, con un segnale per lo scarto del cuscinetto • visualizzazione diretta del carico: macchina tipo 1 – daN 1,5 ÷ 47; macchina tipo 2 – daN 2,7 ÷ 76 • autodiagnosi : segnali di malfunzionamento • La Macchina può essere collegata ad un PC per carico/scarico dati (es. report di misura) • Capacità memoria : circa 18.000 misure
