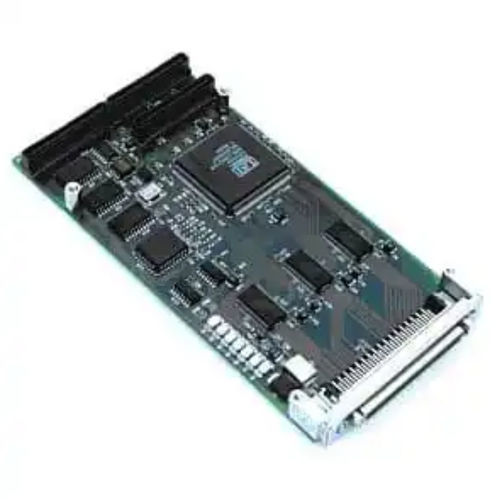

Scheda controllore di stoccaggio PMCSCU2a

PCI BusSCSI

Utilizza il controller LSI Logic SCSI 53C895A Wide Ultra 2 SCSI con FIFO extra large da 944 byte, fino a 80 MB/sec, supporta SCSI wide e narrow, rilevamento automatico di LVD o SCSI single ended, terminazione SCSI attiva, gestisce cavi fino a 12 m, supporto Flash BIOS. Vedere Accessori per i moduli PIM e i carrier I/O posteriori. Caratteristiche principali Esegue trasferimenti di dati SCSI fino a 80 Mbyte/sec, con funzionamento sincrono su un ampio bus SCSI LVD. Trasferisce dati SCSI in modo sincrono fino a velocità Ultra SCSI in modalità single-ended. Consente una lunghezza totale dei cavi SCSI fino a 12 m (cavi più lunghi possono essere utilizzati in soluzioni point-to-point). Supporta fino a 15 dispositivi SCSI LVD periferici sul bus largo. FIFO DMA extra large da 816 byte per una migliore corrispondenza della velocità da bus a bus. Accoglie dati extra durante il bursting dei dati. Supporta meglio i trasferimenti di grandi dimensioni a velocità Ultra2 SCSI. Consente al chip di gestire un intero settore del disco. Supporta burst fino a 512 byte sul bus PCI. 31 livelli di offset sincrono SCSI. Aumenta la velocità dei trasferimenti sincroni per adattarsi alla velocità di trasferimento Ultra2 SCSI. Caratteristiche PCI Si collega direttamente come un carico al bus PCI. fIFO DMA da 816 byte per una migliore corrispondenza della velocità. Funziona come master del bus PCI DMA a 32 bit. Conforme alle specifiche PCI 2.1. Supporta il funzionamento in stato di attesa zero del bus PCI a 33 MHz. Supporta una velocità di trasferimento burst massima di 132 MByte/sec. Supporta cicli di accesso estesi PCI. Caratteristiche SCSI Include 4Kbyte di RAM interna per l'archiviazione delle istruzioni SCSI SCRIPTS™, per ridurre o eliminare i fetches di istruzioni sul bus PCI. Preleva fino a 8 dword di istruzioni SCSI SCRIPTS, riducendo l'overhead del bus PCI.
