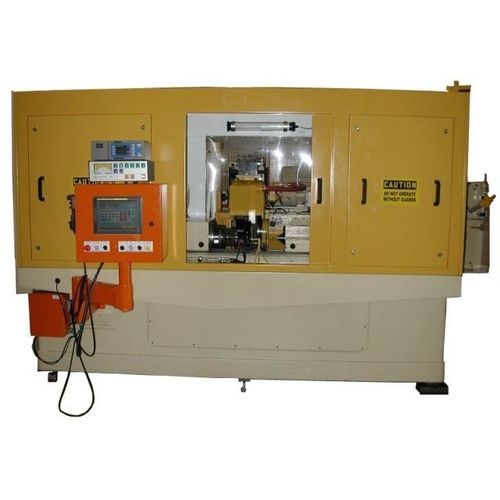

Rettificatrice cilindrica Landis 5R

per alberi a gomitoper alberoautomatica

Rielaborato: Smerigliatrice cilindrica Norton C5 Utensili inclusi: pinza di serraggio ID per flotaing Aggiornamenti inclusi: Avanzamento a vite a ricircolo di sfere, controllo Fanuc Misurazione in corso d'opera Equilibratrice per ruote Ravvivatore di rulli diamantati Protezione automatica delle ruote / regolazione della linea del refrigerante Descrizione del pezzo: Albero di uscita del trasferimento, componente della trasmissione Operazione di rettifica: Finitura Rettifica di tre superfici contemporaneamente Materiale: Acciaio Durezza: 58 Rc Rimozione del calcio: .320mm Parametri del processo di rettifica: Tolleranza di dimensione: +/- .008 mm Deviazione: .05 mm Criteri di accettazione della macchina: Pezzi all'ora 140 @100% capacità, 1,67 Cpk Bryant C4, rettificatrice ID orizzontale monomandrino Mandrino di rettifica ad alta frequenza Utensili, compreso il mandrino a membrana Aggiornamenti inclusi: Posizionamento assoluto, azionamenti VFD Controllo Allen-Bradley Descrizione del pezzo Ghiere esterne, parti della trasmissione automobilistica Operazione di rettifica: Rettifica finale ID Materiale Acciaio SAE J403 Durezza: N15 Asportazione di materiale .250mm Parametri del processo di rettifica: Tolleranza dimensionale: +/- .032 mm Finitura superficiale richiesta: .6 Ra Conicità: da 0 a .013 mm Criteri di accettazione della macchina: Pezzi all'ora 255 al 100% della capacità Spec. di deflusso della macchina Ppk: 1.67 Rettificatrice senza centri modello 325-12 Utensili per più famiglie di pezzi. Calibrazione automatica con feedback di controllo delle dimensioni. Automazione Descrizione del pezzo Alberi automobilistici Operazione di rettifica Rettifica finale dei diametri Materiale Acciaio Asportazione di materiale .250 mm in totale Criteri di accettazione della macchina: Pezzi all'ora 90 al 100% della capacità Spec. di deflusso della macchina Ppk: 1.67
