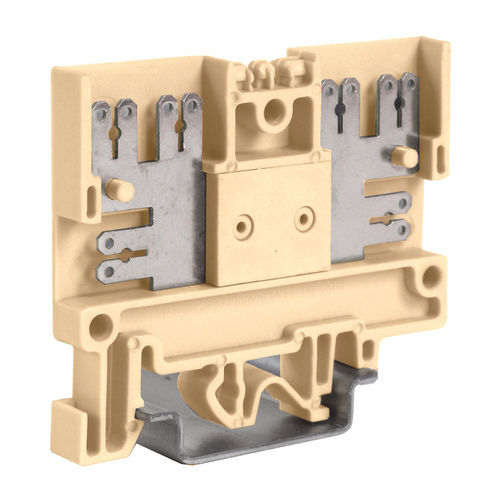

Morsetto componibile su guida DIN PF100

passantein materia plasticabeige

Breve descrizione
Morsetto passante con connessioni a spina piatta (Faston), 6 poli, colore beige. Terminali 6,3×0,8 mm e 2,8×0,8 mm (secondo IEC 61210). Quantità per confezione: 75 pezzi.

Caratteristiche principali

• Design passante con connessioni Faston/spina piatta
• Dimensioni dei terminali: 6,3×0,8 mm e 2,8×0,8 mm (IEC 61210)
• Passo (larghezza): 6,5 mm
• Sezione nominale: 2,5 mm² (flessibile < 2,5 mm²)
• Pezzi per confezione: 75
• Montaggio su guide IEC 60715/TH35 (compatibile TH35 / G32)

Informazioni aggiuntive
Tipo prodotto: PDF.2; Serie: PDF – FDP; Colore: Beige; Plastica: Poliammide UL94V-0; Indice di temperatura materiale isolante: 130 °C; Lunghezza: 57 mm; Altezza montato su TH35-7.5 / TH35-15 / G32: 50 / 58 / 54 mm.

Caratteristiche / specifiche tecniche

• Codice: PF100
• Funzione / Tipo: Passante con connessioni Faston
• Sezione nominale: 2,5 mm²
• Conduttore flessibile: < 2,5 mm²
• Tensione max (AC/DC): 630 V (IEC); 600 V (UL)
• Corrente max (sezione nominale): 20 A (IEC); 16 A (UL)
• Sezione (min-max) (AWG): 20–10
• Passo (larghezza): 6,5 mm
• Lunghezza: 57 mm
• Altezza su TH35-7.5 / TH35-15 / G32: 50 / 58 / 54 mm
• Indice di temperatura materiale isolante (EN 60216-1): 130 °C
• Materiale plastico: Poliammide UL94V-0
• Spessore: 1,5 mm
• Tensione d'impulso nominale / grado di inquinamento: 6 kV / 3
• Piastrina di separazione colorata (accessorio): DFU/5/R (cod. DU05R)
• Cartellino singolo (accessori): CNU/8/51 (cod. NU0851S) – CNU/10/61 (cod. NU1061S)
• Vite TH35 (accessorio): BT/3 (cod. BT003)
• Tipi a innesto TH35 (accessori): BTO (cod. BT007) / BTU (cod. BT005)
• Guida di montaggio (IEC 60715/TH35): PR/3/…
• Codice HS: 85369010
• Omologazioni e marchi: CURUS, KEMA, RINA
