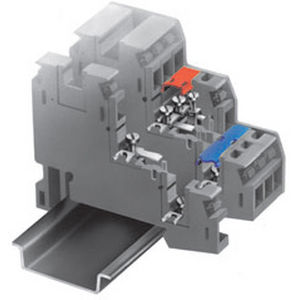

Morsetto componibile su guida DIN TLS

tristadiopassante

In installazioni ove lo spazio longitudinale è limitato, ma è tuttavia richiesta unalta densità di cablaggio mantenendo inalterate le caratteristiche di isolamento, sono disponibili speciali morsetti passanti a due e tre piani. I morsetti a tre piani trovano applicazione standard in circuiti di installazione che prevedono limpiego e la connessione di apparecchiature specifiche, come ad esempio i sensori. Infatti, mediante luso congiunto dei morsetti TLS.2 e TLD.2 è possibile collegare nella maniera ottimale e più economica sia i conduttori di alimentazione in ingresso al sensore, che quelli in uscita portanti il segnale dello stesso. In particolare, nel morsetto TLS.2, i livelli intermedio ed inferiore possono essere utilizzati per alimentare i sensori in c.c.; lalimentazione viene ripartita sugli elementi contigui della morsettiera mediante uno speciale sistema di collegamento LOCK. I relativi corpi conduttori sono dotati di una forcella, rivolta allesterno del morsetto, che va a combinarsi in corrispondenza dellelemento omologo del morsetto contiguo. Il serraggio del risultante contatto avviene tramite una vite, fornita già inserita nellelemento conduttore.
