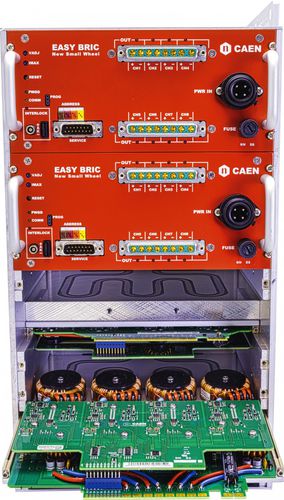

Convertitore DC/DC di potenza EASY BRIC1

Alimentatore CC/CC EASY6000 Tolleranza ai campi magnetici e alle radiazioni Radiazioni ionizzanti (dose totale) 200 Gy Danno da spostamento 5,8-1012 1-MeV Eq. n/cm2 Fluenza di un singolo evento 1,0-1012 p/cm2 (E > 20 MeV) Campo magnetico 0,5 T 8 canali positivi 10 ÷ 12 V / 16 A 300 V DC Tensione di ingresso Vset tramite trimmer On/Off per ogni canale Canali monitorati e protetti individualmente Capacità di interblocco 48 V Servizio on/off locale e remoto Ritorno flottante individuale Raffreddamento a liquido Il convertitore intermedio con tolleranza B e Rad (BRIC) è un nuovo prodotto della famiglia EASY, costruito per resistere alle difficili condizioni dell'LHC ad alta luminosità del CERN. La sua progettazione è iniziata nel 2016 sfruttando tutta l'esperienza accumulata da CAEN nella costruzione e negli anni di funzionamento dell'LHC. Una campagna di test attentamente pianificata ha convalidato tutti i componenti fino a 200 Gy TID e il modulo completo. Questa dose totale è quella che si prevede di raggiungere nella maggior parte delle aree sperimentali di HL-LHC alla fine del 2035. Sono stati eseguiti anche test di campo magnetico e il BRIC 1 ha mostrato efficienze superiori all'80% fino a 0,5 T, indipendentemente dall'orientamento delle linee di campo rispetto al canale DC-DC e quindi alle bobine magnetiche presenti sulla scheda.
