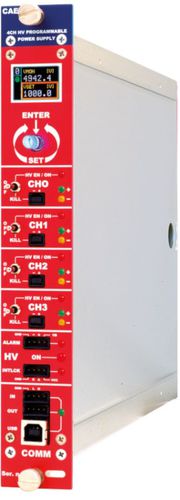

Modulo di alimentazione di I/O N1410

4 canali indipendenti in un modulo NIM 1U campo di uscita 1 kV / 200 µA Canali con polarità positiva o negativa selezionabile individualmente Connettori di uscita SHV Ritorno comune flottante Bassa ondulazione Allarme di sotto/sovratensione, protezione da sovracorrente e tensione massima Logica di interblocco per l'abilitazione della scheda e il blocco del singolo canale risoluzione del monitor di corrente di 5 nA (con Imon-Zoom x10: 500 pA) Display grafico a colori Controllo locale e remoto (USB2.0/RS485/RS232) Possibilità di collegamento a margherita Equalizzatore di potenza in ingresso CC opzionale Strumenti software per una facile gestione dei canali Panoramica Il Mod. N1410 offre 4 canali indipendenti ad alta tensione in una meccanica NIM a larghezza singola. Ogni canale può fornire una tensione massima di ±1kV e una corrente massima di 200µA. La polarità di uscita è selezionabile in modo indipendente per ciascun canale. I canali hanno un ritorno comune flottante (ritorno comune isolato dalla massa del contenitore); le uscite HV sono fornite tramite connettori SHV. Le velocità di Ramp-up e Ramp-down dell'uscita HV possono essere selezionate indipendentemente per ciascun canale nell'intervallo 1÷100 V/s con incrementi di 1 V/s. Il modulo presenta una risoluzione Iset/Imon di 5 nA. Il modulo è dotato di una risoluzione Iset/Imon di 5 nA e include lo Zoom Imon, che aumenta la risoluzione a 500 pA. Il controllo dell'alimentazione può essere effettuato sia localmente, assistito da un display grafico a colori, sia a distanza, tramite USB, RS232 o RS485, quest'ultimo permette di costruire una rete a margherita di moduli N14XX. È inoltre controllabile via TCP/IP dalla Smart Fan Unit di CAEN NIM8301. Per il controllo di questa unità è disponibile un set completo di strumenti software gratuiti: GECO2020 con interfaccia grafica intuitiva e libreria CAEN HV Wrapper per lo sviluppo di SW personalizzati. Sono supportati anche EPICS e LabVIEW
