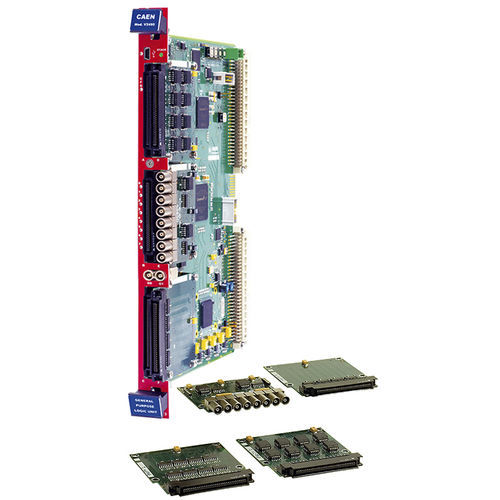

PLC con I/O integrati V2495

Unità FPGA personalizzabile dall'utente Ingressi LVDS/ECL/PECL (differenziali) 64 ingressi, espandibili a 162 (con 32 uscite) 32 uscite, espandibili a 130 (con 64 ingressi) 32 generatori di gate e ritardi programmabili indipendenti 3 slot di espansione per scheda piggyback Connessione mini-USB 2.0 Panoramica Il V2495 è un'unità FPGA e I/O programmabile per uso generale, alloggiata in un modulo VME 6U largo un'unità. La scheda è una soluzione adatta per l'implementazione di funzioni digitali come la coincidenza, la logica di trigger, il generatore di gate e ritardi, il registro di ingresso/uscita e altro ancora. L'architettura del V2495 è basata sull'FPGA utente (Altera Cyclone V 5CGXC4, 50K elementi logici) che si interfaccia direttamente con gli I/O del pannello frontale (fino a 162 ingressi e 130 uscite) e con un bus locale interno. Il V2495 può essere controllato e programmato "al volo" tramite il bus VME o direttamente tramite il connettore Mini-USB sul pannello frontale. Viene fornito gratuitamente uno strumento software per caricare facilmente il firmware personalizzato sull'FPGA utente. Il V2495 è inoltre completato da 32 linee di ritardo interne che possono essere utilizzate per generare segnali di ritardo e gate programmabili. L'interfaccia dei canali può essere liberamente espansa aggiungendo fino a tre schede piggyback indipendenti (ci sono 3 slot di espansione interfacciati all'FPGA utente), scegliendo tra i cinque tipi disponibili: A395A 32 canali di ingresso LVDS/ECL/PECL A395B 32 canali di uscita LVDS A395C 32 canali di uscita ECL A395D 8 canali di ingresso/uscita NIM/TTL A395E 8 canali di uscita analogici a 16 bit Pertanto, il Mod. V2495 può raggiungere un numero massimo di 194 canali di I/O.
