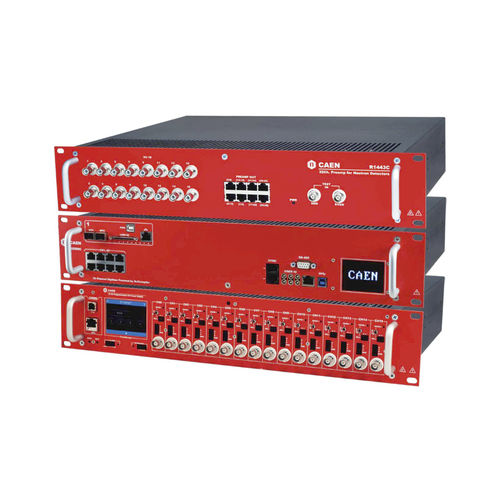

Rilevatore di neutroni NBrick

di alta tensionedigitaletermico

Su misura per la lettura di tubi 3He/BaF3 Software Thanos DAQ per applicazioni di rivelazione neutronica Fino a 16 rivelatori sensibili alla posizione Fornisce alta tensione, stadio di preamplificazione ed elaborazione digitale degli impulsi Configurazione montabile a rack per strumenti SANS e rivelatori di sicurezza nucleare Panoramica NBrick è un sistema a rack composto da tre schede: R1443C Preamplificatore sensibile alla carica progettato specificamente per tubi 3He/BF₃ (32 canali / HV indipendente) R5560C 32 canali 14-bit 125 MS/s Pulse Processor Scheda ad alta tensione R8033 (Mod. R8033DP: 16 canali +4kV/3mA) Le tre unità combinate insieme costituiscono un sistema di lettura completo per applicazioni di rivelazione di neutroni, che consente di leggere fino a 16 tubi 3He/BF3 a rilevamento di posizione. Fornisce un'alta tensione fino a 4 kV per il bias dei tubi 3He/BF3 e un adeguato stadio di preamplificazione con un guadagno totale da 0,85 a 19 V/pC e una sensibilità di 2 mV/fC. Grazie all'architettura basata su Flash ADC, il processore di impulsi è in grado di sostenere velocità di evento fino a 100 kcps per canale. Il firmware integrato esegue la divisione di carica resistiva per la ricostruzione della posizione e fornisce dati di energia/tempo. CAEN fornisce il software Thanos DAQ, che consente all'utente di gestire in remoto l'alta tensione e i digitalizzatori, di acquisire forme d'onda, spettri di energia, spettri ToF e di eseguire la ricostruzione della posizione. Le figure seguenti mostrano alcuni esempi di misure eseguite utilizzando 4 tubi 3He e una sorgente 252Cf. I neutroni emessi sono stati moderati utilizzando una schermatura in polietilene, pertanto sono stati rilevati neutroni termici.
