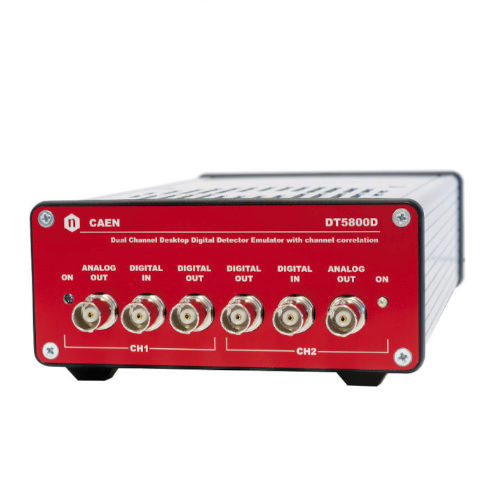

Generatore di funzione DT5800

di impulsia doppio canale

Il CAEN Mod.DT5800 è un emulatore di rivelatori a doppio canale, uno strumento per l'emulazione in tempo reale di segnali provenienti da configurazioni generiche per la rivelazione di radiazioni, che può essere utilizzato come unità da tavolo. Condivide le stesse funzionalità dell'NDT6800 e può operare in tre modalità: Modalità Pulser, Modalità Emulazione e Modalità Generatore di forme d'onda. L'uscita generata dal dispositivo può arrivare a 2 V (4 V in caso di Z elevato) e la velocità massima degli impulsi è di 10 Mcps (5 Mcps in modalità statistica di Poisson). Nella modalità operativa emulatore di rivelatori, il sistema è in grado di emulare con elevata precisione un sistema di rivelazione di radiazioni, dall'uscita del rivelatore alla relativa elettronica di front-end. L'utente può programmare diversi parametri di emulazione come le distribuzioni di forma del segnale, gli spettri di energia, la distribuzione temporale, nonché la caratterizzazione del rumore e la deriva della linea di base. Grazie al generatore di ritardo a 12 ps/step, sono particolarmente adatti per le applicazioni di temporizzazione. Inoltre, la capacità di forme multiple può essere utilizzata per applicazioni di discriminazione della forma dell'impulso. I due canali possono essere correlati con la stessa o con diverse distribuzioni statistiche. Modalità operative: - PULSER Funzionamento classico del pulsatore. Il sistema consente di impostare l'ampiezza del segnale, la velocità del segnale e di scegliere tra velocità costante e distribuita a Poisson. - EMULATORE DI RILEVATORE Nella modalità operativa emulatore di rilevatore, il sistema è in grado di emulare con elevata precisione un sistema di rilevamento delle radiazioni, dall'uscita del rilevatore alla relativa elettronica di front-end. L'utente deve fornire: la distribuzione della forma del segnale, lo spettro energetico richiesto, la distribuzione temporale, la caratterizzazione del rumore e la deriva della linea di base.
