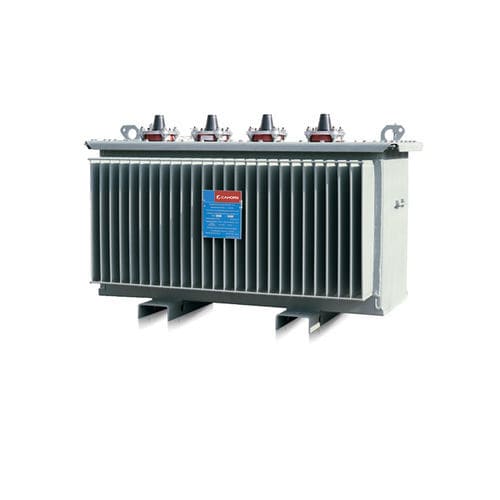

Trasformatore di distribuzione

in oliodi sottostazionitrifase

Le bobine del punto neutro (accoppiamento a zig-zag) sono utilizzate per collegare a terra un neutro tramite un'alta impedenza. Le bobine del punto neutro trifase sono situate nelle stazioni sorgente HVB/HVA e sono collegate alla rete MT. Le bobine trifase a punto neutro consentono: - la creazione di un punto neutro artificiale - L'introduzione di un'impedenza definita tra questo punto neutro e la terra, al fine di limitare la corrente durante i guasti fase-terra sulla rete. - Struttura ermetica, in bagno di olio minerale, per un'installazione esterna. - Telaio che supporta un circuito magnetico monofase a cristalli di ferro e silicio. - Bobine di rame. - Isolamento in fibre aramidiche metalliche di classe H. - Modalità di raffreddamento ONAN. - Sollevamento tramite i 2 anelli posti sul coperchio. - Affidabilità di funzionamento: Eccezionale resistenza meccanica in termini di forza elettrodinamica grazie alle bobine incollate con resina epossidica*. - (*Test di qualificazione definiti dalla specifica EDF HM-24/94/021 B del 17/07/95, condotti nel laboratorio di elettrotecnica di Renardières). - Resistenza delle induttanze agli shock termici causati da ripetute correnti neutre durante il funzionamento (isolamento solido con indice termico > 180°)
