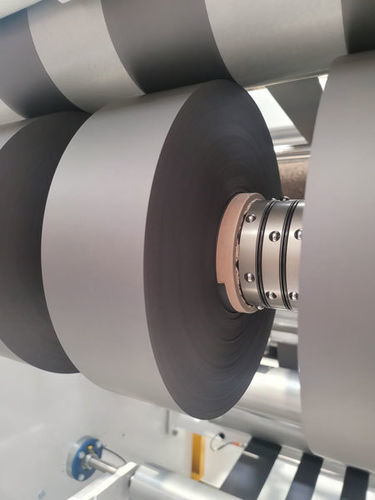

Taglierina ribobinatrice automatica

compattaad alta velocitàmodulare

Taglierine per elettrodi personalizzate per Gigafactory, linee pilota o scala di laboratorio
Offriamo una gamma completa di taglierine appositamente progettate con diverse capacità di uscita e livelli di automazione in base alle vostre esigenze. Le nostre taglierine per elettrodi, flessibili e affidabili, sono state progettate per trasformare rotoli madre di materiali per elettrodi (anodo e catodo), rame rivestito o alluminio rivestito, in strisce da 70 mm a 90 mm di larghezza e riavvolgerle su anime individuali.

• Infinity | Gigafactory: Attrezzatura ad alta velocità e tipo torretta per operazioni di Gigafactory
• Alpha | Linea Pilota: Attrezzatura compatta, versatile e adattabile. Facile da usare, soddisfa tutti i requisiti della Linea Pilota
• Astrée | Scala di laboratorio: Dedicata alla scala R&S. Taglierina molto compatta per lo sviluppo del prodotto

Caratteristiche comuni principali delle macchine da taglio

• Facile infilatura del prodotto e cambio lame
• Attrezzatura di alta qualità e precisione che include tutti i nostri sistemi specifici per una guida molto precisa e controllo della tensione del nastro
• Controllo della tensione ad anello chiuso per svolgimento e riavvolgimento
• Stazione di svolgimento personalizzata in base all'organizzazione del vostro laboratorio per facilitare e risparmiare tempo durante l'operazione di movimentazione
• Possibilità di giunzione semiautomatica per un rapido riavvio
• Porta lame individuali e motorizzati
• Angolo di avvolgimento regolabile per l'ingresso e l'uscita del prodotto
• Stazione di taglio specifica per ridurre l'effetto bava
• Dispositivi specifici per l'allineamento e la pulizia rapida dei taglierini
• Possibilità di integrazione del sistema di pulizia delle superfici
• Possibilità di rilevamento dei difetti e misurazione geometrica
• Percorso delle strisce speciale per minimizzare i bordi di scarto
• Riavvolgimento in posizione sfalsata

Macchina da taglio per fogli di rame

• Spessore del foglio: 6µm fino a 22µm
• Rotolo madre: fino a Ø 1 200 mm e 6 000 kg
• Larghezza di lavoro: fino a 1 600 mm
• Velocità: progettata per una velocità di funzionamento fino a 200 m/min
• Rotoli finiti: fino a Ø 600 mm e 2 000 kg per albero

Questa linea potrebbe anche essere dotata di un sistema di rilevamento dei fori
Taglierina per materiali per elettrodi

• Spessore del foglio: 6µm-15µm per rame e 9µm-25µm per alluminio
• Rivestimento: continuo o intermittente e longitudinale o trasversale
• Spessore del rivestimento: 0-300µm per lato
• Rotolo madre: fino a Ø 850 mm e 2 500 kg
• Larghezza di lavoro: fino a 1 300 mm
• Velocità: fino a 200 m/min
• Rotoli finiti: fino a Ø 850 mm e 1 300 kg
• Riavvolgimento su due alberi di attrito

Le nostre taglierine per elettrodi sono dotate del nostro svolgitore rotante doppio senza albero brevettato e potrebbero essere configurate su 1 o 2 livelli a seconda del vostro laboratorio. Questa attrezzatura potrebbe anche essere offerta con sistema di visione
Applicazioni

• Catodi e anodi per batterie agli ioni di litio e a stato solido:
  • Fogli metallici prima del rivestimento
  • Anodo rivestito in rame, rivestito su entrambi i lati
  • Catodo rivestito in alluminio, rivestito su entrambi i lati

Caratteristiche / specifiche tecniche

• Larghezza di taglio: 70mm a 90mm
• Spessore del foglio: 6µm-22µm (rame), 9µm-25µm (alluminio)
• Diametro del rotolo madre: fino a 1,200 mm (rame), fino a 850 mm (materiali per elettrodi)
• Peso del rotolo madre: fino a 6,000 kg (rame), fino a 2,500 kg (materiali per elettrodi)
• Larghezza di lavoro: fino a 1,600 mm (rame), fino a 1,300 mm (materiali per elettrodi)
• Diametro del rotolo finito: fino a 600 mm (rame), fino a 850 mm (materiali per elettrodi)
• Peso del rotolo finito: fino a 2,000 kg per albero (rame), fino a 1,300 kg (materiali per elettrodi)
• Velocità: fino a 200 m/min
• Spessore del rivestimento: 0-300µm per lato
• Riavvolgimento: su anime individuali o due alberi di attrito
• Opzionale: sistema di rilevamento dei fori, sistema di pulizia delle superfici, sistema di visione, rilevamento dei difetti e misurazione geometrica
• Applicazioni: elettrodi per batterie agli ioni di litio e a stato solido (anodo/catodo), fogli metallici prima del rivestimento, anodo rivestito in rame, catodo rivestito in alluminio
