Spettrometro quadripolare AKONIS
IMSdi processoper l'industria dei semiconduttori

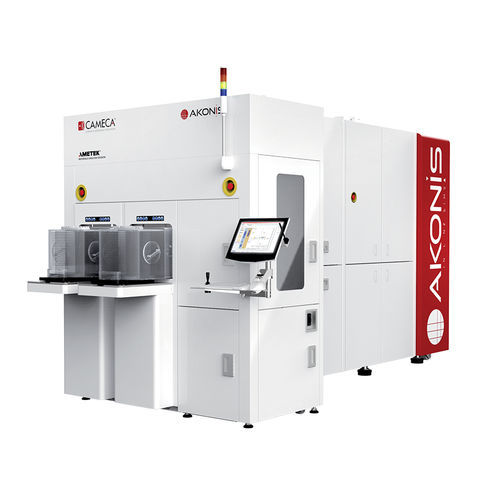

Spettrometro quadripolare - AKONIS - CAMECA - IMS / di processo / per l'industria dei semiconduttori
Spettrometro quadripolare - AKONIS - CAMECA - IMS / di processo / per l'industria dei semiconduttori
Spettrometro quadripolare - AKONIS - CAMECA - IMS / di processo / per l'industria dei semiconduttori - immagine - 2
Aggiungi ai preferiti
Confronta con altri prodotti


Caratteristiche

Tipo
quadripolare, IMS
Settore
di processo, per l'industria dei semiconduttori
Altre caratteristiche
automatizzato

Descrizione

SIMS completamente automatizzato per la produzione di semiconduttori in grandi quantità Lo strumento AKONIS SIMS colma una lacuna critica nei processi di fabbricazione dei semiconduttori, fornendo un'elevata produttività e un rilevamento di alta precisione per i profili degli impianti, l'analisi della composizione e i dati interfacciali per consentire la produzione in grandi volumi. AKONIS offre un livello di automazione molto elevato per garantire la ripetibilità tra gli strumenti per il controllo dei processi a livello di fabbrica e la corrispondenza tra strumenti. Complementare all'IMS Wf/SC Ultra e al SIMS 4550 (SIMS a quadrupolo) utilizzato per supportare l'industria dei semiconduttori attraverso i laboratori di caratterizzazione, AKONIS - con l'automazione completa della configurazione dello strumento e delle routine di acquisizione - consente un'analisi rapida all'interno del laboratorio senza compromettere la sensibilità analitica. AKONIS beneficia dei recenti sviluppi della tecnologia delle colonne ioniche EXtremely Low Impact Energy (EXLIE) (< 150 eV), abbinata a un sistema completo di manipolazione dei wafer che include uno stadio ad alta risoluzione che consente di effettuare misure su pad fino a 20 μm. L'abilitazione all'alta resa su N5 e oltre Profilazione ad alta risoluzione della composizione e della profondità dell'agente di drogaggio di stack multistrato SiGe e SiP Limiti di rilevamento del pad senza rivali fino a 20 μm Riduzione di oltre il 97% del tempo per il feedback dei dati alla linea di processo Misurazione di wafer interi, sia a tappeto che a modello Motore di riconoscimento dei pattern abbinato a uno stadio interferometrico ad alta risoluzione per una precisione di posizione di < 2 μm Creazione di ricette intuitive basate su un unico database di materiali Certificazione SEMI (S2/S8, E4, E5, E39, E84...) Basso costo di proprietà

---
