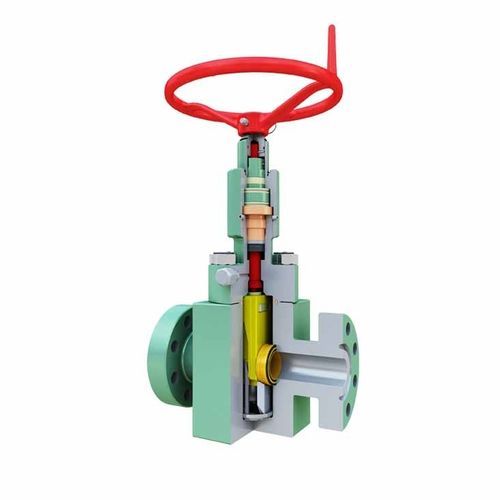

Valvola a saracinesca FLS-S

con volantedi controllocon flangia

La valvola a saracinesca Cameron FLS-S è caratterizzata da una struttura forgiata, da una tenuta metallo-metallo e da un design a saracinesca divisa che consente di eseguire un singolo test di tenuta a doppia sede. A seconda del metodo di azionamento della valvola (manuale o elettrico), le due saracinesche vengono eccitate meccanicamente applicando una coppia o una forza elastica per creare la tenuta iniziale. Quando si esegue il test di tenuta, le due porte vengono innanzitutto eccitate meccanicamente per creare la tenuta iniziale. La pressione di prova viene quindi applicata e scaricata attraverso il raccordo di ingrassaggio del coperchio situato dietro la sede dello stelo. La valvola non è destinata a essere colpita quando si esegue un test a doppia tenuta alla massima pressione di esercizio. Nell'adattatore del volantino della valvola è presente un vero e proprio perno di taglio per proteggere la coppia eccessiva e facilitare la sostituzione del perno. Questo design a saracinesca divisa è disponibile per tutti i valori di pressione e le dimensioni di alesaggio delle valvole FLS e FLS-R. Vantaggi Design bidirezionale che garantisce la versatilità della direzione del flusso e una maggiore durata in servizio Tenuta positiva metallo-metallo nelle guarnizioni gate-sede e sede-corpo Design semplice e affidabile della saracinesca e della sede che favorisce la facilità di assistenza sul campo e riduce al minimo le scorte di ricambi Design della paratoia divisa che consente il test di una singola sede per entrambe le direzioni di flusso Due guarnizioni a labbro non elastomeriche, caricate a molla ed eccitate dalla pressione, tra ciascuna sede e il corpo, che assistono nella tenuta a bassa pressione e proteggono dall'intrusione di particelle contaminanti nella cavità del corpo e nelle aree di tenuta Design della tenuta dello stelo che copre l'intera gamma di pressioni, temperature e fluidi incontrati nel servizio in testa al pozzo e nel collettore Tenuta del coperchio metallo-metallo
