Connettore idraulico per pozzo di petrolio 70

per pozzo di gassottomarino

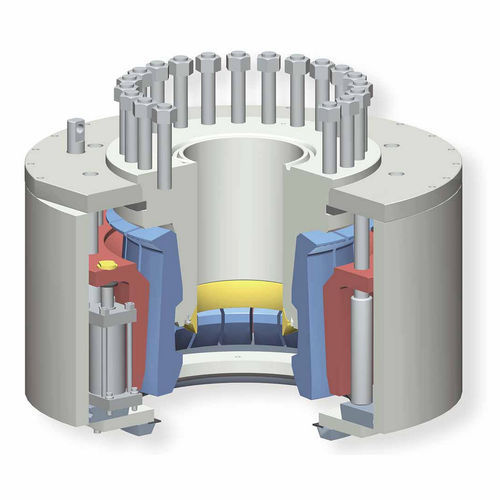

Il connettore per pinze di serraggio Modello 70 forma una tenuta ermetica, pur resistendo alle sollecitazioni di flessione e alle forze di separazione causate dalla pressione del pozzo, dalla tensione di risalita e dal movimento del recipiente. Il connettore modello 70 si blocca al mozzo di accoppiamento tramite segmenti di bloccaggio ruotati, o dita, che formano un imbuto per guidare il connettore in posizione. Il connettore è azionato da cilindri idraulici che forniscono elevati precarichi di bloccaggio e forza di sblocco fino all'80% in più della forza di bloccaggio. Queste bombole possono essere facilmente riparate o sostituite. Il profilo del mozzo corto e conico e il sistema di sblocco positivo consentono lo scollegamento con angoli fino a 30⁰. 25 angoli sulle facce del segmento del morsetto e un'ampia area del pistone di azionamento creano una maggiore forza di bloccaggio ad una data pressione idraulica. Specifiche -Precarico: fino a 245.000 lbm -Altezza: 38,28 in [972,31 mm] -Massima testa di pozzo sottomarino OD: 31.39 in [797.31 mm] -Connettore massimo OD: 64,00 in [1.625,60 mm] -Guarnizioni di tenuta da metallo a metallo Le guarnizioni AX sono standard -Sovrapposizione manuale disponibile
