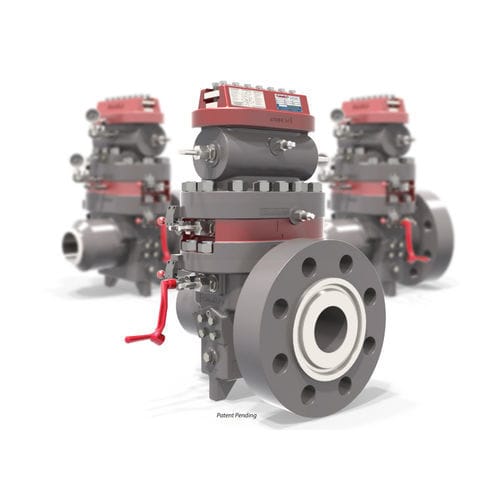

Misuratore di portata a diaframma DBB

volumetricoper liquidiorizzontale

Questo porta l'impareggiabile sicurezza della funzionalità di doppio blocco e spurgo alla qualità e alle prestazioni già eccezionali della linea di raccordi a orifizio Canalta. Protezione dalle alte pressioni e dai fluidi tossici Misura accurata del flusso Produzione di altissima qualità Disponibile come solo raccordo, retrofit o misuratore completo AGA-3 o ISO-5167. Design I raccordi a orifizio forniti in Canada sono costruiti in conformità al programma di controllo qualità ABSA. Numero di approvazione Industry Canada AF-0014. Conformi alle norme ASME 16.34 e ASME 16.5, alle specifiche ASTM, all'ultima edizione AGA-3 e alla norma ISO-5167. Materiali del corpo A216 WCB, A216 WCC, A352 LCC, A358 CF8M, A995 Gr4A, A995 Gr6A, Personalizzato Parti interne Acciaio al carbonio AISI 4130, acciaio inox 316 o A351 CF8M Duplex Super Duplex Dimensioni e classe ANSI da 2" a 12", da 150 a 2500 ANSI flangia frontale rialzata da 14" a 16", da 150 a 1500 ANSI flangia frontale rialzata da 18" a 30", da 150 a 600 ANSI flangia frontale rialzata le flange da 600, 900 e 1500 sono disponibili anche con flangia frontale RTJ Connessioni U/S D/S Design a collo di rondine (collo di saldatura U/S, flangia D/S) Flangia x flangia Collo a saldare su entrambe le estremità Composti di tenuta Barra di tenuta - O-ring HNBR standard, guarnizione opzionale Alberi - Guarnizione in teflon standard, O-ring in HNBR opzionale Valvola interna - Guarnizione a grasso standard, O-ring in HNBR opzionale Piastra orifizio - Tenuta in HNBR di tipo "K" 2000 Edition su un anello di ritegno in 316 SS O-ring HNBR a doppio anello standard su un gruppo di anelli di ritegno in 316 SS Guarnizione a scatto in teflon in due pezzi in teflon vergine Tolleranza del diametro interno del foro di linea In conformità con AGA-3 Ultima edizione e ISO-5167 Ripetibilità dell'eccentricità In conformità con AGA-3 Ultima Edizione e ISO-5167
