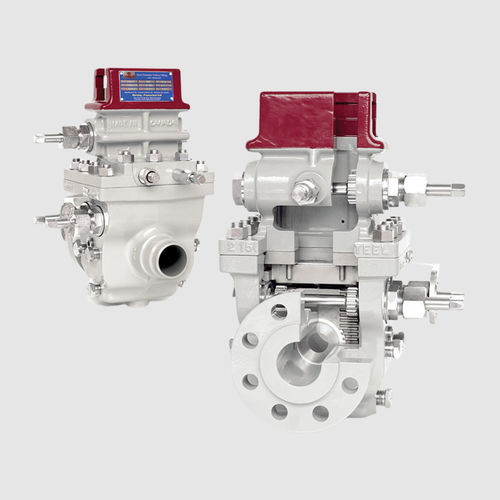

Misuratore di portata a diaframma

volumetricoper liquidiDN50 - 2"

Il raccordo a doppia camera Canalta consente di effettuare misurazioni accurate del flusso, ispezioni e sostituzioni delle piastre orifiziali senza rompere o depressurizzare la linea di flusso. Tutti i raccordi sono forniti di serie con un pacchetto di documentazione che comprende idro-test, test di funzionamento, test di tenuta della valvola interna, ispezione di controllo qualità e rapporti di prova dei materiali. La tracciabilità è mantenuta in conformità al programma di controllo qualità ISO-9001. I raccordi sono prodotti in conformità alle linee guida ASME 16.34 e ASME 16.5. Se necessario, possono essere eseguite prove di radiografia, di distensione, di ultrasuoni, di particelle magnetiche e di penetrazione di coloranti liquidi, con la presentazione dei relativi rapporti. Progettazione I raccordi a orifizio forniti in Canada sono costruiti in conformità al programma di controllo della qualità ABSA e hanno un numero di registrazione CRN. Numero di approvazione Industry Canada AF-0014. Conformi alle norme ASME 16.34 e ASME 16.5, alle specifiche ASTM, all'ultima edizione AGA-3 e alla norma ISO-5167. Materiali del corpo A216 WCB, A216 WCC, A352 LCC, A358 CF8M, A995 Gr4A, A995 Gr6A, Personalizzato Parti interne Acciaio al carbonio AISI 4130, acciaio inox 316 o A351 CF8M Dimensioni e classe ANSI da 2" a 12", da 150 a 2500 ANSI flangia frontale rialzata da 14" a 16", da 150 a 1500 ANSI flangia frontale rialzata da 18" a 30", da 150 a 600 ANSI flangia frontale rialzata le flange da 600, 900 e 1500 sono disponibili anche con flangia frontale RTJ Connessioni U/S D/S Design a collo di rondine (collo di saldatura U/S, flangia D/S) Flangia x flangia Collo a saldare su entrambe le estremità Dimensione foro interno 40, 60, 80, 100, 120, 160 e dimensioni personalizzate Composti di tenuta Barra di tenuta - O-ring HNBR standard, guarnizione opzionale Alberi - Guarnizione in teflon standard, O-ring in HNBR opzionale
