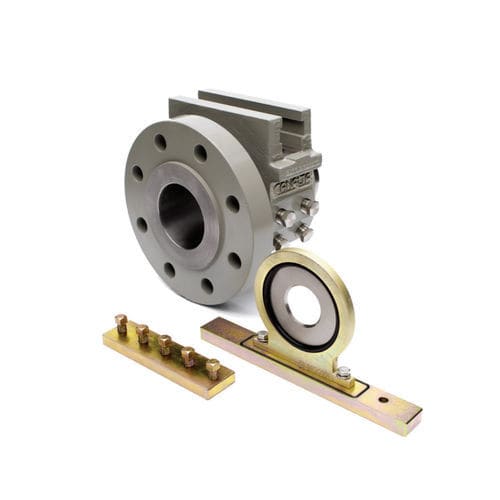

Misuratore di portata a diaframma

volumetricoper liquidiDN50 - 2"

Il raccordo per orifizio a camera singola Canalta è progettato e costruito per consentire una facile sostituzione o ispezione della piastra orifizio dopo la depressurizzazione. Tutti i raccordi sono forniti di serie con un pacchetto di documentazione che comprende idro-test, test di funzionamento, test di tenuta della valvola interna, ispezione di controllo qualità e rapporti di prova dei materiali. La tracciabilità è mantenuta in conformità al programma di controllo qualità ISO-9001. I raccordi sono prodotti in conformità alle linee guida ASME 16.34 e ASME 16.5. Se necessario, possono essere eseguite prove di radiografia, di distensione, di ultrasuoni, di particelle magnetiche e di penetrazione di coloranti liquidi, con la presentazione dei relativi rapporti. Progettazione I raccordi a orifizio forniti in Canada sono costruiti in conformità al programma di controllo della qualità ABSA e hanno un numero di registrazione CRN. Numero di approvazione Industry Canada AF-0014. Conformi alle norme ASME 16.34 e ASME 16.5, alle specifiche ASTM, all'ultima edizione AGA-3 e alla norma ISO-5167. Materiali del corpo SA216 WCB, SA352 LCC o A351 CF8M Dimensioni e classe ANSI flange 600, 900 e 1500 disponibili anche con flangia frontale RTJ Connessioni U/S D/S Esecuzione a collo di rondine (collo di saldatura U/S, flangia D/S) Flangia x flangia Collo a saldare su entrambe le estremità Dimensione foro interno 40, 60, 80, 100, 120, 160 e dimensioni personalizzate Composti di tenuta Barra di tenuta - O-ring HNBR standard, guarnizione opzionale Piastra orifizio - tenuta in HNBR tipo "K" 2000 Edition su un anello di ritegno in 316 SS O-ring HNBR a doppio anello standard su un gruppo di anelli di ritegno in 316 SS Guarnizione a scatto in teflon in due pezzi in teflon vergine
