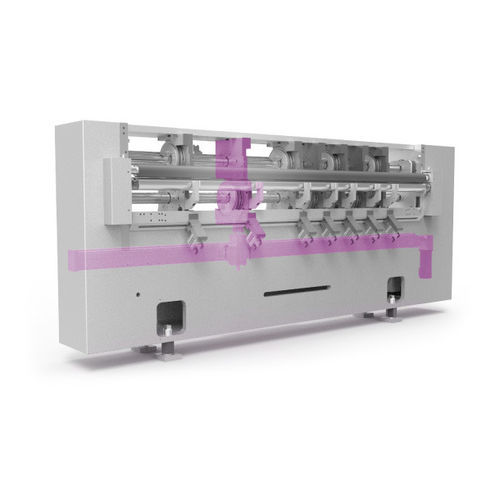

Taglierina per foglio in alluminio PowerCUT series

in fogliautomatica

Panoramica
In termini di versatilità, precisione, affidabilità e velocità di produzione, i nostri slitter non hanno eguali. In una tipica linea di produzione di corpi lattina, lo slitter rappresenta la prima fase del processo produttivo. Taglia lamierini metallici stampati e verniciati in blank di corpo delle dimensioni richieste. L'aggiunta di un'unità di trasferimento delle pile di blank aumenta ulteriormente l'efficienza dello slitter. I nostri slitter sono prodotti su misura dalla nostra affiliata italiana Ocsam Cepak s.r.l e dalla svizzera Can Man AG. Sono estremamente robusti, consentono regolazioni semplici e rapide per diversi formati di blank e garantiscono precisione eccezionale.

Serie (selezionate)

• TSN — Focus: Performance. Produzione [fogli/min]: 10 – 50. Diametro [mm]: 45 – 370. Larghezza foglio [mm]: 550 – 1200. Lunghezza foglio [mm]: 550 – 1200. Spessore [mm]: 0.10 – 0.40. Strisce: 1 – 7.
• PowerCUT — Focus: Flessibilità. Produzione [fogli/min]: 10 – 40. Diametro [mm]: 45 – 370. Larghezza foglio [mm]: 550 – 1200. Lunghezza foglio [mm]: 550 – 1200. Spessore [mm]: 0.10 – 0.40. Strisce: 1 – 7.
• Single Slitter — Focus: Flessibilità. Produzione [fogli/min]: 10 – 50. Larghezza foglio [mm]: 550 – 1200. Lunghezza foglio [mm]: 550 – 1200. Spessore [mm]: 0.12 – 0.40. Strisce: 1 – 12.
• Guillotine Slitter — Focus: Flessibilità. Produzione [fogli/min]: 5 – 30. Larghezza foglio [mm]: 650 – 1150. Lunghezza foglio [mm]: 450 – 1100. Spessore [mm]: 0.14 – 0.40. Strisce: 2 – 20.

Caratteristiche e benefici — PowerCUT
Teste di taglio BIG8 monoblocco
I nuovi grandi cutter sviluppati, integrati in alloggiamenti super-precisi, sono ora riaffilabili e consentono un cambio formato in pochi minuti grazie a un sistema di posizionamento completamente automatizzato.

Superflex
PowerCUT è disponibile in 3 versioni: Classic (entrambe le operazioni di taglio eseguite da cutter MAWAG fissati meccanicamente), Flex (rapido cambio per il taglio in altezza con teste BIG8 monoblocco) e Superflex (entrambe le operazioni equipaggiate con teste BIG8 completamente automatizzate).

Metodo rivoluzionario di squadro
La nuova tabella 2 può gestire la maggior parte delle dimensioni dei fogli a una velocità di 40 fogli al minuto; la movimentazione migliorata riduce le ammaccature su materiali sottili e morbidi.

Movimentazione senza graffi
Fogli guidati costantemente; eliminazione di barre di caduta, piastre a gradino, dita di alimentazione e chaindogs. I nastri trasportatori magnetici garantiscono un trasporto regolare e sicuro di fogli, strisce e blank.

Robot di rettifica
Robot di rettifica autonomo per l'affilatura sicura e completamente automatizzata dei coltelli con sistema di aspirazione delle polveri di rettifica; l'operatore posiziona l'unità di rettifica, lascia la zona pericolosa e avvia il processo automatizzato.

Sicurezza e accessibilità
Dispositivo di sicurezza scanner integrato con due aree di scansione regolabili per attivare un avviso (pausa) o l'arresto di emergenza, evitando carter ingombranti e garantendo la sicurezza.

Riduzione del volume di rifilo dell'80%
I cutter di rifilo tritano le strisce di scarto per prevenire inceppamenti; lo scarto residuo è ridotto e gestibile; nastro trasportatore magnetico per scarti disponibile opzionalmente.

Compatibile Soudronic Insights
Cruscotto base con statistiche di produzione live per un periodo limitato a livello di macchina e componente:

• Stato macchina
• Efficienza
• Top 5 errori
• Contatore di produzione
• Log eventi

Tipi di macchine — esempi selezionati
PowerCUT SuperFLEX
Produzione: Fino a 40 fogli/min
Diametro [mm]: 45 – 370
Larghezza foglio [mm]: 550 – 1200
Lunghezza foglio [mm]: 550 – 1200
Spessore [mm]: 0.10 – 0.40
Strisce: 1 – 7
Altezza blank min.: 50 mm con cutter a rullo classici (52 / 56 mm con teste BIG8 monoblocco)
Cambio formato Ø: Completamente automatico con teste BIG8 monoblocco
Cambio formato in altezza: Completamente automatico con teste BIG8 monoblocco, escluso il raccoglitore di blank
Cambio formato (macchina, escl. cutter): 10 minuti
Impostazioni cutter: 8 min / coppia cutter classica; 0 min / per BIG8 automatizzato
Cambio raccoglitore blank: 10 – 20 min a seconda del numero di cutter
Alimentazione elettrica: 3 x 400 V + Terra, 50 / 60 Hz
Fusibili & potenza: 3 x 25 A, 7 kVA
Pressione aria & consumo: 6 bar, 45 m³/h

PowerCUT FLEX
Produzione: Fino a 40 fogli/min
Diametro [mm]: 45 – 370
Larghezza foglio [mm]: 550 – 1200
Lunghezza foglio [mm]: 550 – 1200
Spessore [mm]: 0.10 – 0.40
Strisce: 1 – 7
Altezza blank min.: 50 mm con cutter a rullo classici (52 / 56 mm con teste BIG8 monoblocco)
Cambio formato Ø: 8 minuti per coppia cutter classica
Cambio formato in altezza: Completamente automatico con teste BIG8 monoblocco, escluso il raccoglitore di blank
Cambio formato (macchina, escl. cutter): 10 minuti
Cambio raccoglitore blank: 10 – 20 min a seconda del numero di cutter
Alimentazione elettrica: 3 x 400 V + Terra, 50 / 60 Hz
Fusibili & potenza: 3 x 25 A, 7 kVA
Pressione aria & consumo: 6 bar, 45 m³/h

Accessori (selezionati)

• Unità di regolazione digitale dei cutter a rullo — regolazione precisa e rapida per le operazioni di prima e seconda taglio.
• Affilatrice per cutter a rullo — montata su telai slitter per rettificare i cutter in loco; consigliata almeno una volta all'anno per evitare bave e tagli difettosi.
• Body Blank Measuring BBM 1250 — misurazione offline dei blank per garantire le tolleranze di taglio.
• Nastri trasportatori per sfridi (NTR 800, NTR 300) — larghezze e configurazioni per la prima o seconda operazione di taglio; opzioni per cutter di sfrido e raccoglitori di blank.
• Trasportatore a rulli motorizzato — posiziona i fogli pronti per il taglio tramite carrello elevatore nello scaricatore dello slitter.

Specifiche tecniche

• Produzione (intervalli tipici): 5 – 50 fogli/min a seconda della serie e del modello.
• Gamma di diametri: 45 – 370 mm (a seconda della serie).
• Larghezza foglio: 550 – 1200 mm (varia in base al modello).
• Lunghezza foglio: 450 – 1200 mm (varia in base al modello).
• Spessore foglio: 0.10 – 0.40 mm (a seconda della serie/modello).
• Numero di strisce: 1 – 20 (a seconda del tipo di macchina; PowerCUT tipico: 1 – 7).
• Altezza blank min.: ~50 mm con rulli classici; 52 / 56 mm con teste BIG8 monoblocco.
• Cambio formato (macchina escl. cutter): tipicamente 10 minuti; il cambio coppia cutter o i cambi BIG8 automatizzati variano (0 min per BIG8 automatizzato / 8 min per coppia cutter classica).
• Alimentazione elettrica: 3 x 400 V + Terra, 50 / 60 Hz (tipico).
• Fusibili & potenza (esempio): 3 x 25 A, ~7 kVA (PowerCUT tipico).
• Pressione aria & consumo (tipico): 6 bar, ~45 m³/h.
• Opzioni: teste di taglio BIG8 monoblocco (riaffilabili, posizionamento automatizzato), nastri magnetici per movimentazione senza graffi, cutter di sfrido con riduzione del volume, robot di rettifica autonomo, connettività Soudronic Insights per metriche di produzione in tempo reale.
