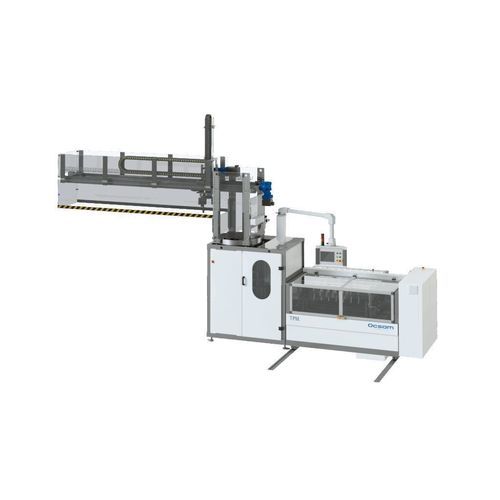

Sistema di trasferimento per bidoni TPM series

programmabileautomatizzatomodulare

Panoramica
I sistemi di trasferimento alimentano il magazzino dei dischi tranciati della saldatrice per corpo lattina con i dischi provenienti dallo slitter. Una significativa capacità di riserva consente all'unità di trasferimento di compensare brevi interruzioni a monte o a valle e di garantire il funzionamento continuo della linea. La capacità di alimentazione arriva fino a 1.500 dischi al minuto e il sistema si adatta a vari layout e configurazioni.

Caratteristiche e vantaggi TPM

• Nessun operatore necessario in linea prima della saldatrice con l'impiego del TPM.
• Buffer tipico di 10–15 pile che fornisce capacità di riserva per evitare arresti di linea dovuti a cambio pallet o brevi stop dello slitter.
• Possibilità di ruotare le pile sottosopra per allineamento o esigenze di processo.
• Controllo integrato con lo slitter TSN o disponibile come controllo stand‑alone per interfacciarsi con altri slitters.
• Tre aree di sicurezza definite (impilatore, torre, braccio) per la protezione conforme della macchina.

TPM-S

• TPM-S1 mantiene le funzioni del TPM e, grazie ai servi, offre maggiore prestazione di alimentazione per una maggiore produttività della saldatrice.
• La versione TPM-S2 è disponibile per alimentare due saldatrici.

Soudronic Insights Ready

• Dashboard di base con statistiche di produzione live per periodo limitato a livello di macchina e componente.
• Monitoraggio dello stato macchina per diagnostica rapida.
• Metrica di efficienza per supportare l'analisi OEE.
• Statistiche dei primi 5 errori e registro eventi per investigazione guasti.
• Contatore di produzione e log eventi per tracciabilità.

Tipi di macchina (selezione)

• TPM — Produzione: 2.0–3.0 cicli/min (varianti); Diametro: 45–165 mm; Altezza disco: 75–300 mm; Altezza pila max.: 75–250 mm (dipende dalla configurazione); Note: varianti o gamme estese su richiesta.
• TPM-S-1 — Produzione: fino a 3.0 cicli/min; Diametro: 45–165 mm; Altezza disco: 75–300 mm; Altezza pila max.: 75 mm; Note: maggiore capacità di alimentazione con servi.
• TPM-S-2 — Produzione: fino a 3.0 cicli/min; Diametro: 45–165 mm; Altezza disco: 75–300 mm; Altezza pila max.: 75 mm; Note: versione per alimentare due saldatrici.
• TP-LT — Produzione: fino a 3.0 cicli/min; Diametro/Altezza disco: variabile a seconda della configurazione; Altezza pila max.: 250 mm; Note: progettato per saldatrici con tavolo sollevabile.

Opzioni (famiglia TPM)

• Pinza rotante pneumatica 180° con regolazione meccanica della corsa (soluzione pocket per adattare i layout).
• Pinza rotante servo 330° con regolazione elettronica della corsa (per TPM-S) per maggiore flessibilità di posizionamento.
• Estensione del braccio: possibilità di estendere la corsa orizzontale verso la saldatrice a step di 700 mm.
• Unità CP (CP01 o CP03) per la movimentazione manuale delle pile: rimuovere, immagazzinare o ricaricare pile; disponibile in versione 1‑binario (CP01) o 3‑binari (CP03).

Accessori

• Cassetto per dischi rimovibile e regolabile — raccomandato un cassetto regolabile per diametro per velocizzare i cambi diametro.
• Cassetto dedicato rimovibile — raccomandato per altezze disco < 75 mm per accelerare i cambi produzione.

Specifiche tecniche

• Capacità di alimentazione: fino a 1.500 dischi al minuto (a seconda della configurazione).
• Capacità buffer / riserva: tipicamente almeno 10–15 pile per compensare interruzioni.
• Intervallo di diametro dei dischi: tipicamente 45–165 mm (dipende da serie/modello).
• Intervallo di altezza dei dischi: comunemente 75–300 mm (alcune varianti da 60 mm con opzioni specifiche).
• Altezza massima pila: esempi da 75 mm fino a 250 mm a seconda di serie e configurazione.
• Varianti/serie: TPM, TPM-S (TPM-S1, TPM-S2), TP-LT, PowerFEED S, PowerSTORE (diversi layout e capacità disponibili).
• Controllo: integrato con slitter TSN o controllo stand‑alone per interfacciarsi con altri slitters.
• Rotazione: unità di rotazione opzionali — pneumatiche (180°) o servo (fino a 330°) a seconda del modello.
• Sicurezza: tre aree di sicurezza definite (impilatore, torre, braccio) e disposizioni specifiche per la macchina.
• Opzioni per estensione della corsa del braccio e unità di movimentazione manuale (CP01 / CP03) per flessibilità in produzione.
• Alcune gamme e valori sono variabili o disponibili su richiesta; consultare le opzioni di configurazione prodotto per specifiche esatte.
