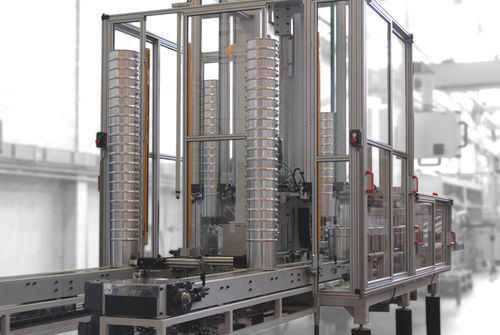

Pallettizzatore con impilatrice

per secchiservocomandatocompletamente automatico

Panoramica
Una linea di produzione di lattine/secchi solitamente termina con operazioni di impilamento e pallettizzazione. Per le linee di assemblaggio secchi di Sabatier, l'impilatore Bodypack riceve i secchi tramite un nastro di alimentazione e li trasferisce a una stazione di indicizzazione per orientare in modo coerente i secchi e le maniglie. L'unità crea pile stabili di secchi conici pronte per i palettizzatori a valle. Come fornitore di soluzioni complete, Sabatier installa sistemi di palettizzazione affidabili forniti da terze parti selezionate.

Caratteristiche e vantaggi — Impilatore Bodypack

• Nastro di ingresso con stazione di indicizzazione per garantire l'orientamento costante di secchi e maniglie laterali
• Impilamento di secchi conici per produrre pile ordinate e trasportabili pronte per la pallettizzazione
• Controllo centralizzato con gestione ricette e assi sincronizzati azionati da servomotori
• Regolazione altezza completamente automatica per ogni stazione; parametri di altezza salvati nelle ricette per cambi formato rapidi
• Moto completamente elettrico: nessun olio idraulico e risparmio energetico del 20%–50% rispetto alle macchine idrauliche

Versatile — tipologie di secchi e maniglie compatibili

• Profilo basic curl
• Profilo curl-crushing
• Profilo tulip
• Maniglie metalliche a gancio
• Maniglie plastiche
• Maniglie metalliche
• Solo orecchie

Controllo all'avanguardia
Un unico touch-screen centralizzato per gestire l'operazione, le regolazioni e le ricette. Tutti gli assi sono sincronizzati e azionati da servomotori. Manutenzione e diagnostica accessibili dal pannello. Modalità inching per agevolare la manutenzione e la risoluzione dei guasti. Accesso remoto VPN disponibile per supporto.

Regolazione altezza completamente automatica
Ogni stazione esegue la regolazione dell'altezza automaticamente in pochi secondi. Diversi set di parametri di altezza sono registrati nelle ricette per velocizzare i cambi formato.

Moto completamente elettrico
Moto senza idraulica che elimina il rischio di contaminazione da olio e riduce il consumo energetico del 20%–50% rispetto ai sistemi idraulici.

Industria 4.0
Assistenza remota e monitoraggio dei fermi macchina tramite l'applicazione web SAB-LINK. Un e-catalogo è fornito con le macchine nuove per facilitare l'identificazione dei ricambi e l'accesso alla documentazione tecnica.

Tipi di macchine (esempi)
Bodypack 20 Stacker – Singola corsia | Produzione max [cpm]: 40 | Ø lattina/secchio [mm]: 240 – 328 | Company Brand: Sabatier
Bodypack 5 Stacker – Singola corsia | Produzione max [cpm]: 45 | Ø lattina/secchio [mm]: 150 – 200 | Company Brand: Sabatier
Bodypack 5 Stacker – Doppia corsia | Produzione max [cpm]: 60 | Ø lattina/secchio [mm]: 150 – 200 | Company Brand: Sabatier
Bodypack 20 Stacker – Doppia corsia | Produzione max [cpm]: 50 | Ø lattina/secchio [mm]: 240 – 328 | Company Brand: Sabatier
Third Palletizer (serie di esempio per palletizzatori) | Company Brand: fornitori di palletizzatori terzi

Specifiche tecniche

• Serie: Bodypack Stacker; Third Palletizer
• Controllo: touchscreen centralizzato, memorizzazione ricette, manutenzione & diagnostica, accesso remoto VPN, modalità inching
• Moto: completamente elettrico, assi azionati da servomotori, nessun olio idraulico
• Regolazione altezza automatica: parametri salvati per ricetta per rapido riposizionamento
• Intervalli di produzione (esempi): Bodypack 20 singola corsia – fino a 40 cpm; Bodypack 5 singola corsia – fino a 45 cpm; Bodypack 5 doppia corsia – fino a 60 cpm; Bodypack 20 doppia corsia – fino a 50 cpm
• Diametri supportati (esempi): 150 – 328 mm Ø a seconda del modello
• Tipologie secchi/maniglie compatibili: basic curl, curl-crushing, tulip profile, maniglie metalliche, maniglie plastiche, maniglie metalliche, solo orecchie
• Risparmio energetico: 20%–50% minore consumo elettrico vs macchine idrauliche
