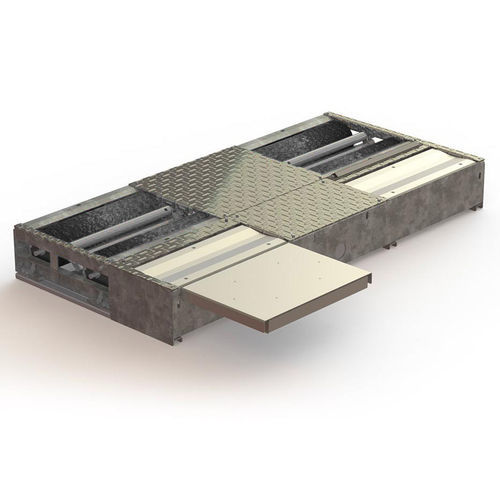

Banco prova freni per automobile CAP9010

a rulli

Descrizione
Il CAP9010 è una panca multifunzione 3 funzioni per veicoli leggeri che integra banco prova freni a rulli, banco sospensioni e piastra prova deriva. Progettato per centri revisioni e officine, presenta un telaio in acciaio zincato e rulli in alluminio con rivestimento epossidico per resistenza alla corrosione e elevata aderenza. Il modulo sospensioni utilizza un variatore silenzioso e la tecnologia di misura EUSAMA. Fornito con quadro elettrico remoto e scheda CPU sviluppata da CAPELEC. Il software PTI (S9010NC) guida l’operatore; controllo remoto e telemanutenzione disponibili tramite touchscreen wireless e telecomando.

Funzionalità principali

• Prove freni, sospensioni e deriva su un unico banco multifunzione
• Design compatto, adattabile alla maggior parte delle opere civili e fosse officina
• Postazione operatore: totem con PC, touchscreen e telecomando wireless
• Procedura PTI S9010NC
• Telaio in acciaio zincato per ambienti aggressivi (acqua, sabbia, sale)
• Rulli in alluminio epossidici: leggeri, non ossidanti, alta aderenza
• Telemanutenzione e assistenza remota disponibili
• Opzioni: avvio graduale, blocco rulli, modalità 4x4 / rotazione inversa

Interfaccia operatore e accessori

• Totem PC con touchscreen 22" (standard); touchscreen 27" opzionale
• Contapassi Bluetooth wireless (opzione CAP9010-PED)
• Touchscreen wireless per controllo remoto e assistenza
• Quadro elettrico remoto per accesso e manutenzione facilitata

Dati tecnici
Banco freno
Dimensioni: 232 x 69 x 28 cm
Telaio: acciaio zincato
Carico massimo per asse: 4 tonnellate
Motori: 3,7 kW
Velocità rulli: 5 km/h
Campo di misura: 0–750 daN
Percorso: 80–220 cm
Rulli: alluminio con rivestimento epossidico, alta aderenza
Contapassi: wireless (Bluetooth)
Alimentazione: 230/400V, 50Hz

Banco sospensioni
Dimensioni: 232 x 43 x 28 cm
Telaio: acciaio zincato
Frequenza: 0–25 Hz
Carico massimo per asse: 4 tonnellate
Motori: 3 kW
Metodo di prova: EUSAMA (tre estensimetri per piastra)
Percorso: 80–220 cm
Alimentazione: 230/400V, 50Hz

Piastra deriva
Dimensioni: 73 x 52 x 7 cm
Telaio: acciaio zincato
Campo di misura: ±20 m/km
Carico massimo per asse: 4 tonnellate

Software e norme
Software: procedura PTI S9010NC che guida il processo di prova
Certificazioni: CDC 4A
Protocolli di comunicazione: GIEG LAN, OTC LAN

Opzioni e accessori compatibili

• CAP9000-RF set rulli liberi
• CAP9000-RFE rulli liberi incassati con copertura protettiva epossidica
• CAP9000-TE kit percorso esteso
• PRO03017 basamento mobile a 4 ruote
• CAP9010-SST avvio graduale
• CAP9010-27N schermo 27"
• CAP9010-BLO blocco rulli
• CAP9500EX decelerometro
• CAP9010-PED contapassi Bluetooth
• CAP9010-FWD modalità 4x4
• Adattatori opere civili PRO03175 (2350 x 360) e PRO03176 (2350 x 180)

Applicazioni e specifiche tecniche

• Modello: CAP9010
• Tipo: banco prova rulli 3 funzioni per veicoli leggeri (freno, sospensione, deriva)
• Dimensioni banco freno: 232 x 69 x 28 cm
• Dimensioni banco sospensioni: 232 x 43 x 28 cm
• Dimensioni piastra deriva: 73 x 52 x 7 cm
• Materiale telaio: acciaio zincato
• Rulli: alluminio con rivestimento epossidico
• Carico massimo per asse (tutti i moduli): 4 tonnellate
• Potenza motore banco freno: 3,7 kW
• Potenza motore banco sospensioni: 3 kW
• Velocità rulli: 5 km/h
• Campo misura freni: 0–750 daN
• Gamma frequenza sospensioni: 0–25 Hz
• Percorso di misura (freno & sospensione): 80–220 cm
• Campo misura deriva: ±20 m/km
• Alimentazione: 230/400V, 50Hz
• Interfaccia: totem ergonomico, touchscreen 22" (standard)
• Software: procedura PTI S9010NC
• Telemanutenzione: disponibile
• Opzioni: avvio graduale, blocco rulli, modalità 4x4, contapassi Bluetooth, kit rulli/percorso, adattatori opere civili
• Certificazioni: CDC 4A
• Protocolli: GIEG LAN, OTC LAN
