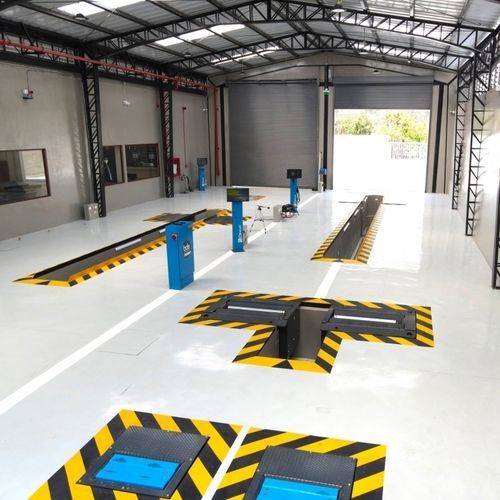

Banco prova freni, sospensioni e giochi per automobile CAP20000

a rulli

Descrizione
CAP20000 è una linea completa per il controllo tecnico dei veicoli progettata per centralizzare le misure e la gestione delle prove su freni, sospensioni, deriva, emissioni e regolazione fari. La linea integra analizzatore multigas combinato e opacimetro, banco prove freni, banco sospensioni, provadi deriva e regolophare con totem touch 22” e software S9010NC.

Componenti e vantaggi

• Prove integrate: frenata, sospensioni, deriva, emissioni e illuminazione
• Interfaccia centralizzata con telecomando unico
• Configurazione modulare adattabile a tipo di veicolo e normative
• Manutenzione remota e avviamento semplificato
• Totem ergonomico compatto con touchscreen 22”

Banco prova freni

• Dimensioni: 232 x 69 x 28 cm
• Telaio: acciaio galvanizzato
• Carico max: 4 t per asse
• Potenza: 4 kW (ABM Germany)
• Velocità di prova: 5 km/h
• Campo di misura: 0–750 daN
• Passaggio frenata: 80–220 cm
• Rulli: alluminio epossidico ad alta aderenza
• Contapassi: wireless (Bluetooth)
• Alimentazione: 230/400 V, 50 Hz

Banco sospensioni

• Dimensioni: 232 x 43 x 28 cm
• Telaio: acciaio galvanizzato
• Frequenza: 0–25 Hz
• Carico max: 4 t per asse
• Potenza: 3 kW
• Metodo di prova: EUSAMA, phase shift
• Passaggio sospensioni: 80–280 cm
• Alimentazione: 230/400 V, 50 Hz

Prova deriva

• Dimensioni: 45 x 52 x 7 cm
• Telaio: acciaio galvanizzato
• Campo di misura: ±20 m/Km
• Carico max: 4 t per asse

Interfaccia (totem)

• Totem compatto ed ergonomico
• Alimentazione: 230/400 V, 50 Hz
• PC: touchscreen 22” | OS WN
• Software: Procedura Ispezione Tecnica S9010NC

Analizzatore gas (benzina & GPL)

• Modalità doppia: diagnosi e controllo tecnico
• Misure: HC, CO, CO2
• Preriscaldamento: < 9 min a 0°C (1 min minimo)
• Temperatura operativa: -10°C a 55°C
• Tempo di risposta: < 5 s per CO, CO2, HC
• Pressione atmosferica: 750–1150 mBar
• Coefficiente Lambda: 0–9,99

Opacimetro (diesel)

• Azzera e calibra automaticamente
• Campo di misura: (non specificato)
• Alimentazione: 230 V

Reglophare

• Peso: 25 kg
• Dimensioni: 590 x 670 x 1850 mm
• Batteria: 10 h autonomia, ricarica rapida
• Misure: abbassamento, laterale, intensità, abbagliamento
• Connessioni: USB, RJ45, RS232, Wi‑Fi
• Abbassamento: -6/+6 % | Laterale: -10/+10 %
• Intensità: Lux 0–200 lx; Candela 0–12500 cd — precisione Lux ±10%

Applicazioni

• Revisione periodica: verifiche di frenata, sospensioni, deriva, emissioni e regolazione fari
• Officine e garage: misure per manutenzione e diagnosi
• Costruttori: controlli funzionali in linea di produzione e collaudo

Specifiche tecniche

• Composizione completa: analizzatore gas & opacimetro, banco freni, banco sospensioni, prova deriva, regolophare, totem 22” e software S9010NC
• Elettricità: 230/400 V, 50 Hz (a seconda della configurazione)
• Manutenzione: diagnostica remota e aggiornamenti per l'intera linea

Opzioni & accessori

• Opzioni banco freni: CAP9000-RF, CAP9000-RFE, CAP9010 series, CAP9010-PED contapassi Bluetooth, CAP9010-FWD versione 4x4
• Moduli di misura: CAP8533/CAP8520 RPM & temperatura, CAP1330 sonda IR, CAP1220/1221 ricevitore/trasmettitore BT
• Connessioni opacimetro & accessori: CAP3030ZEZ1/ZE2 collettori, PRO3030ZE50 estensione, supporti e basi mobili

Norme & omologazioni

• Analizzatore gas: Direttiva 2014/32/UE, OIML R99, ISO 3930
• Opacimetro: ISO 11614 (quando applicabile)
