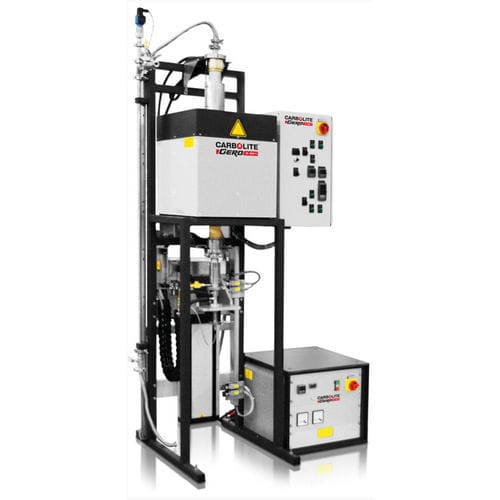

Forno tubolare BV-HTRV series

per trattamento termicodi crescita cristallielettrico

Il metodo Bridgman utilizza un materiale pre-sintetizzato che si muove lentamente attraverso un gradiente di temperatura. Il materiale fuso si muove attraverso un gradiente di temperatura decrescente e forma un singolo cristallo. BV-HTRV è un forno tubolare che è montato su un dispositivo progettato appositamente per il metodo Bridgman. Di serie, l'HTRV 70-250 o l'HTRV 100-250 vengono utilizzati come forni tubolari montati sul dispositivo di trazione. In linea di principio, ogni forno tubolare può essere montato sul dispositivo di trazione. I più comuni sono i due modelli, HTRV 70-250 e HTRV 100-250. La breve lunghezza riscaldata è un vantaggio in quanto crea un gradiente ideale per il metodo Bridgman. La temperatura diminuisce verso il fondo del forno. Il dispositivo di estrazione sposta il campione con una velocità regolabile verso la temperatura più bassa. Accanto al campione è presente una termocoppia per una lettura accurata della temperatura del campione. Sia la sonda che il campione sono fissati al dispositivo di trazione inferiore. Il movimento del campione può essere rapido per il carico e lo scarico o con una velocità definita dall'utente per la crescita cristallina. Un tubo di ceramica circonda la sonda e il campione. Ad entrambe le estremità del tubo è collegata una flangia raffreddata ad acqua. Nella parte superiore del sistema, il tubo e la flangia sono fissi. Un soffietto collega il tubo e il dispositivo di trazione nella parte inferiore del forno. Il soffietto viene esteso durante il movimento del campione verso il basso. Il funzionamento dell'unità può essere realizzato in condizioni di vuoto.
