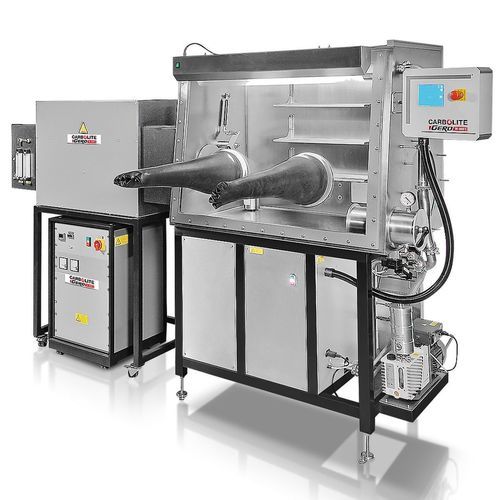

Glove box ad atmosfera controllata

interamente automatizzato

Panoramica
Carbolite offre sistemi di glove box personalizzati integrati con forni a tubo (fino a 1800°C) e forni a camera (fino a 3000°C). Le unità sono adattate ai requisiti di processo del cliente e possono essere specificate per atmosfere inerti o reattive controllate.

Controllo e automazione
Tutti i sistemi sono disponibili in versioni manuale, semi-automatica o completamente automatizzata con PLC. Sono disponibili controller di portata massica per una fornitura di gas precisa e ripetibilità del processo.

Atmosfera gassosa e sicurezza
Il controllo dei gas inerti è incluso di serie. I gas inerti comuni sono azoto o argon a lieve sovrappressione per proteggere i campioni dall'ossidazione. Sono disponibili pacchetti di sicurezza completi per gas reattivi come H2, CO, CO2, H2S, H2O, CH4 ed etilene.

Opzioni di vuoto
Possono essere installate pompe turbo per vuoto spinto per le applicazioni che lo richiedono: disponibili per integrazione con forni a tubo fino a 1450°C e con forni a camera fino a 2200°C.

Configurazione del glove box
Dimensioni del glove box, numero e dimensioni delle ante d'aria e numero di guanti sono su misura in base alle esigenze del cliente. Le atmosfere e le pressioni ottenibili sono limitate dalle norme comuni di costruzione dei glove box. È disponibile l'operazione in sotto-pressione per la protezione del personale, se richiesta.

Concetti di carico

• Carico orizzontale della camera del forno attraverso la parete laterale o posteriore del glove box.
• Carico verticale con il forno posizionato sopra il glove box; un meccanismo di trasferimento automatizzato posiziona il campione all'interno del glove box.

Esempi / Installazioni tipiche
Le installazioni tipiche includono forni a camera con carico frontale integrati con glove box, forni a tubo a carico frontale con glove box integrati (lunghezze riscaldate e diametri dei tubi definiti per progetto), viste dettagliate dei meccanismi di carico e delle ante d'aria, forni accoppiati alloggiati in glove box per processi industriali esigenti e forni a tubo verticali a lunghezza elevata integrati con glove box per lunghezze riscaldate suddivise in più zone.

Specifiche tecniche

• Intervalli di temperatura: forni a tubo fino a 1800°C; forni a camera fino a 3000°C.
• Opzioni di controllo: manuale, semi-automatico, PLC completamente automatizzato con controller di portata massica.
• Controllo gas inerti incluso; gas inerti tipici: azoto o argon (lieve sovrappressione).
• Pacchetti di sicurezza per gas reattivi disponibili: H2, CO, CO2, H2S, H2O, CH4, etilene.
• Capacità di vuoto: pompe turbo per vuoto spinto per forni a tubo fino a 1450°C e forni a camera fino a 2200°C.
• Personalizzazione del glove box: dimensioni configurabili, numero/dimensioni delle ante d'aria, numero di guanti.
• Concetti di carico: carico orizzontale tramite parete laterale/posteriore; carico verticale con forno sopra il glove box e trasferimento automatico del campione.
• Integrazione di sistema: compatibile con tipi di forni a tubo e a camera e con diverse opzioni di controllo/automazione.
