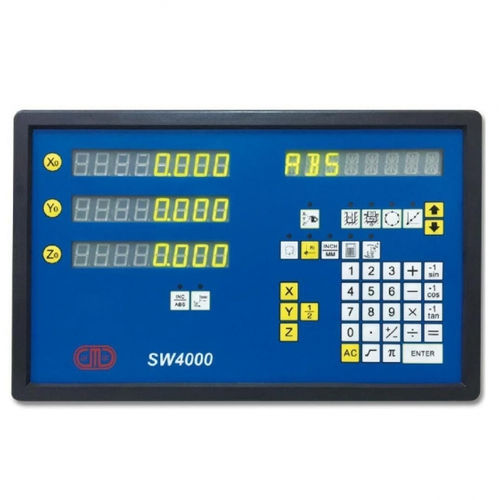

Display alfanumerico SW4000 series

per metrologiadi posizione

Lettore digitale multifunzionale SW4000 Lettore digitale multifunzionale CARMAR TAIWAN I lettori digitali multifunzionali della serie SW4000 possono essere installati su tutti i tipi di macchine utensili per fornire funzioni di posizionamento e metrologia. Disponiamo di DRO per 2 assi, 3 assi, EDM e 8 assi. - Specifiche hardware 1. Tensione di ingresso: AC 90V - 240V 2. Consumo di energia: Max. 15W 3. Dimensioni: 295 mm x 185 mm x 45 mm 4. Peso: 1,45 kg 5. Segnali di scala lineare: Onda quadra TTL ortogonale, frequenza ＜ 2 MHZ, Corrente＞1 mA 6. Selezione della risoluzione: 0.1μm, 0,2μm, 0,5μm, 1μm, 2μm, 5μm, 10μm, 20μm, 50μm Funzioni software 1. Impostazione dello zero delle coordinate. 2. calcolo del ½ per individuare il centro del pezzo. 3. Conversione ABS/ INC, selezione diametro/ raggio. 4. Funzione di restringimento. 5. DIR: impostazione della direzione delle coordinate. 6. Rilevamento RI: impostazione e richiamo di un'origine per la lavorazione. 7. Compensazione degli errori: compensazione lineare. 8. ENCODER ROTATIVO: 1°～0,0001°. 8. Memoria istantanea in caso di interruzione dell'alimentazione. 9. Funzioni di lavorazione multiple: (1) Lavorazione del cerchio di bulloni (2) Angolo R (3) Dividere i fori su una linea obliqua (4) Lavorazione su linea obliqua Numero d'ordine: 1. Lavorazione ad arco, lavorazione a rampa (SW4000-2, SW4000-3) 2. Lavorazione con elettroerosione (SW-4000-E) 3. Rilevamento bordi, funzione tornio (opzionale)
