Dispositivi di serraggio pneumatico CLR-18xx-x0x-ASC series

rotantecorpo filettato

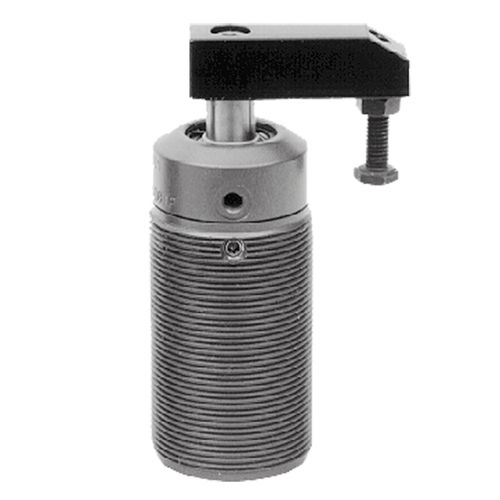

100 psi max (Aria) Doppia azione Versione pneumatica dei nostri popolari morsetti a staffa rotante idraulici, per applicazioni che richiedono una leggera forza di serraggio. Oscillazioni del braccio libere per un facile caricamento, con un robusto meccanismo a camma elicoidale. Il braccio può essere montato per avviare l'oscillazione a 90° da qualsiasi posizione entro 360°. Un pistone magnetico standard consente il monitoraggio della posizione di bloccaggio e sbloccaggio. La versione completamente filettata qui mostrata è ideale per il montaggio attraverso una piastra di fissaggio, per tenere le linee d'aria fuori dall'area di lavoro. Una base flangiata opzionale è disponibile per ulteriori possibilità di montaggio. Disponibile in cinque misure, ciascuna con possibilità di rotazione in senso orario o antiorario. Forza di serraggio a 100 psi con braccio standard: 31 libbre (Serie 3) 83 libbre (Serie 4) 126 libbre (Serie 5) 200 libbre (Serie 6) 310 libbre (Serie 7) I morsetti a staffa rotante sono cilindri a trazione in cui una parte della corsa totale viene utilizzata per far oscillare il pistone, e la corsa rimanente è disponibile come gamma di serraggio. Applicando la pressione dell'aria al braccio di oscillazione dell'attacco A (bloccaggio) dell'aria a 90° sopra il pezzo in lavorazione e poi si blocca verso il basso. Commutare la pressione sull'attacco B (sbloccaggio) solleva positivamente il braccio, quindi lo fa oscillare indietro di 90° per il carico/scarico Vedere Informazioni sull'applicazione per un tipico esempio di collegamento all'aria. Utilizzare una valvola di ritegno dell'aria tra l'alimentazione dell'aria e la valvola di bloccaggio dell'aria per proteggere dalla perdita di pressione in caso di interruzione dell'alimentazione dell'aria. Utilizzare sempre un filtro/regolatore/lubrificatore. Per prolungare la durata del morsetto, installare un essiccatore dell'estrattore dell'aria prima del filtro/regolatore/lubrificatore. Il movimento oscillatorio non deve essere limitato in alcun modo.
