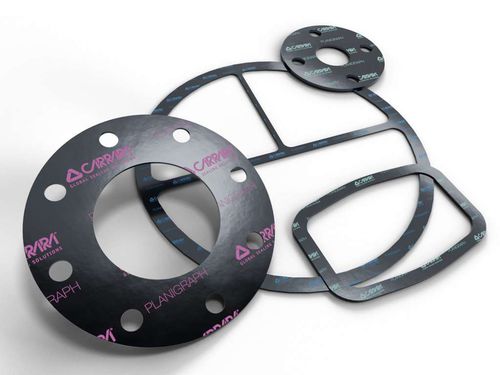

Foglio di guarnizione in grafite espansa Planigraph™

per flangiaper valvoleper tubi flessibili

La linea Planigraph™ offre lastre in grafite Premium Grade e Industrial Grade, differenziate dalla purezza della grafite e dalla presenza degli inibitori di corrosione e ossidazione. Planigraph™ include i seguenti modelli: LG senza inserto LGR con singolo inserto liscio LGRF con inserto singolo o multiplo a grattugia LGRHDI con inserto multiplo liscio LGRJ con inserto corrugato Il valore massimo di carico ammesso sulle guarnizioni in grafite espansa dipende dal tipo e numero degli inserti metallici ed è fortemente correlato alla superficie di tenuta effettiva della guarnizione. E' sempre opportuno verificare il quoziente tra [De-Di], ove De e Di riferiscono ai diametri delle parti della guarnizione effettivamente ingaggiate dalla compressione delle flange, e lo spessore della guarnizione. Il ratio deve risultare almeno 4. Sulle flange di linea WN RF le guarnizioni sono applicabili fino alla classe di pressione 300 psi. La linea di prodotti Planigraph™ include anche i nastri corrugati, molto utili nell'attività manutentiva. NG - nastro corrugato in grafite minerale espansa NGA - nastro corrugato adesivo in grafite minerale espansa La grafite minerale espansa Planigraph™ incontra i requisiti dell'ultimo aggiornamento della direttiva EU- 2011/65/EC (RoHS). Questo tipo di guarnizione in grafite garantisce dunque una tenuta affidabile e duratura, rendendola un'opzione ideale per tutte le applicazioni industriali, da quelle più semplici a quelle più impegnative.
