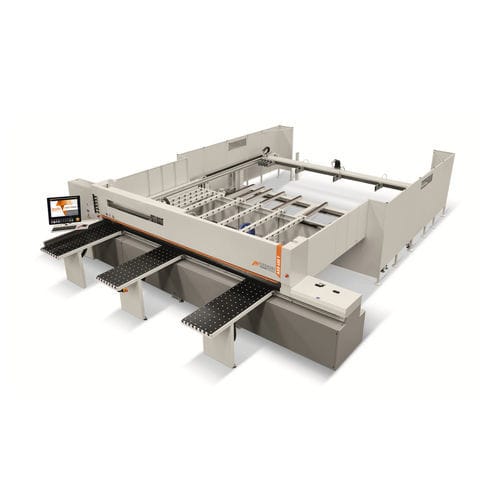

Sega circolare AXO series

a pannelliper legnoper pannelli

Panoramica
La serie AXO di Casadei comprende due modelli con carico posteriore, AXO 400 T e AXO 500 T HD, progettati per automatizzare l'alimentazione continua di pile di pannelli nelle operazioni di taglio longitudinale ad alta produttività. Il tavolo di carico/sollevamento posteriore consente un caricamento automatico continuo secondo il programma di taglio.

Vantaggi

• AXO 400 T: aumento della produttività grazie al tavolo di sollevamento posteriore che permette il caricamento automatico continuo delle pile di pannelli in funzione della sequenza di taglio.
• AXO 500 T HD: progettata per produzioni molto elevate con maggiore proiezione della lama, velocità superiori del carrello sega e del pressore, e la possibilità di caricare pile di pannelli fino a 1300 mm di altezza sul tavolo.
• Per uso continuo intensivo AXO 500 T HD può essere dotata di guide prismatiche con lubrificazione forzata automatica, velocità di avanzamento del carrello fino a 150 m/min e velocità del pressore fino a 70 m/min.

Dati tecnici
— (header) | AXO 400 T | AXO 500 T HD
Capacità di taglio longitudinale | 3200 / 3800 / 4500 mm | 3200 / 3800 / 4500 mm
Proiezione lama | 110 mm | 128 mm
Velocità di avanzamento del carrello sega | 0 ÷ 135 m/min | 0 ÷ 150 m/min
Velocità max. di ritorno del pressore | 0 ÷ 70 m/min | 0 ÷ 70 m/min
Potenza motore principale a 50 Hz (S6-40%) | 9 kW (12 Hp) | 15 kW (20 Hp)
Potenza motore scoring a 50 Hz (S6-40%) | 1.8 kW (2.5 Hp) | 1.8 kW (2.5 Hp)
Dimensioni max dei pannelli sul tavolo di carico posteriore | T/32: 3200 x 1850 mm; T/38: 3800 x 1850 mm; T/45: 4500 x 2200 mm | T HD/32: 3200 x 1850 mm (2440 opt); T HD/38: 3800 x 1850 mm (2440 opt); T HD/45: 4500 x 2440 mm
Capacità standard tavolo di sollevamento h = 600 mm | 4000 Kg | 6500 Kg

Note
L'AXO 500 T HD è evidenziata per la maggiore proiezione lama e l'elevata capacità produttiva; alcuni testi riportano una proiezione di 130 mm mentre la tabella tecnica indica 128 mm. Le macchine sono pensate per ambienti con produzione molto elevata e per automatizzare l'alimentazione delle pile di pannelli mediante un tavolo di sollevamento/carico posteriore.

Caratteristiche tecniche

• Serie: AXO
• Modelli: AXO 400 T e AXO 500 T HD
• Capacità di taglio longitudinale disponibili: 3200 / 3800 / 4500 mm
• Proiezione lama: AXO 400 T = 110 mm; AXO 500 T HD = 128 mm (a volte indicata 130 mm)
• Velocità di avanzamento del carrello sega: AXO 400 T = 0 ÷ 135 m/min; AXO 500 T HD = 0 ÷ 150 m/min
• Velocità max. di ritorno del pressore: 0 ÷ 70 m/min
• Potenza motore principale (50 Hz, S6-40%): AXO 400 T = 9 kW (12 Hp); AXO 500 T HD = 15 kW (20 Hp)
• Potenza motore scoring: 1.8 kW (2.5 Hp) per entrambi i modelli
• Dimensioni max dei pannelli sul tavolo di carico posteriore: configurazioni multiple (vedi dati tecnici)
• Capacità standard tavolo di sollevamento (h = 600 mm): AXO 400 T = 4000 Kg; AXO 500 T HD = 6500 Kg
• Opzionale: guide prismatiche con lubrificazione forzata automatica raccomandate per uso continuo intensivo
