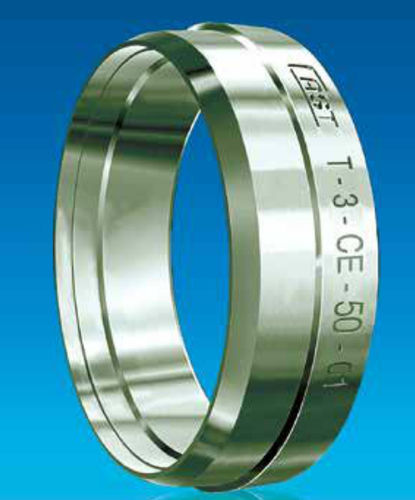

Anello tagliente in acciaio inossidabile B3

Il raccordo CAST a norme ISO 8434-1/DIN 2353 è un raccordo meccanico del tipo ad anello tagliente con doppio graffaggio sul tubo trafilato a freddo senza saldature. L’anello “B3” permette di realizzare rapidamente delle tubazioni smontabili, evita le saldature, i filettaggi e gli svasamenti, sempli- ficando al massimo la realizzazione di complessi impianti oleodinamici. Durante il serraggio provocato dal dado, l’anello si defor- ma secondo l’alesaggio del cono a 24° del raccordo e penetra nel tubo in acciaio, determinando due profonde incisioni, di cui la prima, visibile per il sollevamento di un bordo esterno sul diametro del tubo, garantisce l’ermeticità e l’antisfilamento dell’anello dal tubo, la seconda (non visibile) contribuisce a distribuire equamente le forze su tutto l’anello, evita che le vibrazioni raggiunga- no la prima incisione e arresta ad un valore predeterminato il graffaggio del tubo.
