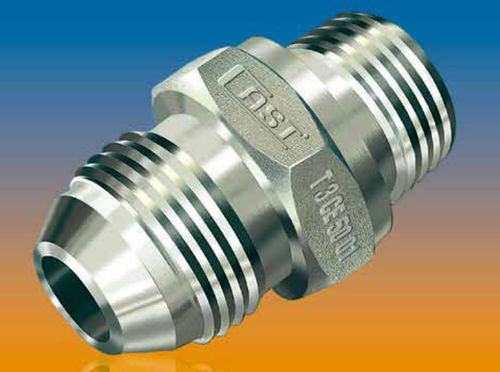

Raccordo idraulico

ad avvitamentoper tubo svasato à 37°in acciaio inossidabile

Il raccordo CAST a norme ISO 8434-2/SAE J514 è un raccordo meccanico, impiegato tradizionalmente per collegamenti fluidodi- namici ad alta pressione. La tenuta è realizzata tra due superfici coniche, la prima realizzata sul corpo raccordo, la seconda otte- nuta sul tubo, trafilato a freddo senza saldatura, a mezzo di una svasatura ottenuta con apposita attrezzatura. Il collegamento tra il corpo del raccordo e il tubo svasato a 37° è garantito dal dado di serraggio e dall'anello di pressione allog- giato al suo interno. Esso permette di realizzare rapidamente delle tubazioni smontabili, evita le saldature e i filettaggi, semplifi- cando al massimo la realizzazione di complessi impianti oleodinamici. Ripetuti montaggi non alterano le prestazioni della giunzio- ne.
