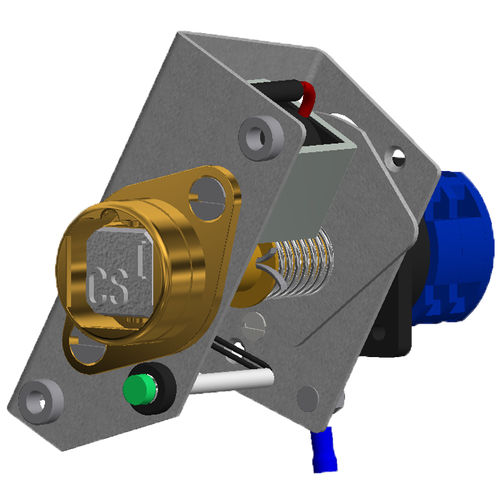

Commutatore a solenoide KSUPS

ULmontato su pannello

KSUPS - Interruttore controllato da solenoide Commutazione controllata da solenoide Il KSUPS è un interruttore a solenoide. È progettato e utilizzato principalmente nei sistemi di bypass dei gruppi di continuità (UPS). Il KSUPS assicura che la chiave possa essere rimossa solo quando il sistema UPS è in condizioni di sicurezza. Il KSUPS può essere realizzato sia in ottone che in acciaio inossidabile. L'unità viene fornita pronta per il montaggio in un pannello. È disponibile con una gamma di opzioni di tensione solenoide; 24, 110 e 240 VAC o VDC. FUNZIONAMENTO L'interruttore di comando a solenoide KSUPS Castell KSUPS è tipicamente utilizzato nei sistemi di bypass degli UPS. Il KSUPS è disponibile con diverse tensioni del solenoide come AC o DC: 24, 110 o 240 V. Il KSUPS viene fornito di serie con 4 poli con disposizione dei contatti come 2NO/2NC o con tutti e 4 i contatti chiusi (chiave intrappolata)/ tutti e 4 i contatti aperti (chiave libera). Altre configurazioni di interruttori sono disponibili su richiesta. USO L'interruttore a solenoide KSUPS è progettato per essere parte di un sistema elettrico di sicurezza. L'interruttore a solenoide KSUPS non è progettato per la protezione di macchine. Per le applicazioni di protezione delle macchine, fare riferimento alla gamma Castell KSS20. Nella fabbricazione di questo prodotto non sono state utilizzate sostanze pericolose. Il prodotto può essere smaltito nei rifiuti standard. APPLICAZIONE Mentre l'UPS è in funzione, la chiave è intrappolata nell'interblocco KSUPS. La chiave può essere girata e rilasciata solo quando l'UPS viene messo in bypass. In questo modo il solenoide viene alimentato tramite un segnale a distanza dal sistema UPS. Ruotando la chiave si modifica la condizione dell'interruttore e si rilascia la chiave, che ora può essere trasferita all'interblocco di accesso AIE. Ciò consente l'accesso all'UPS per la manutenzione.
