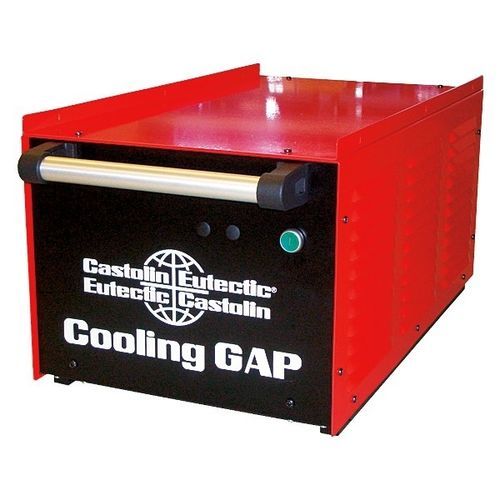

In condizioni normali, un refrigeratore è collegato alla fonte di alimentazione e alla torcia. Il refrigerante viene pompato dal raffreddatore attraverso la saldatrice, prelevato dalla torcia davanti alla sorgente di alimentazione e ricondotto indietro. Il refrigerante viene aspirato dal serbatoio del liquido di raffreddamento nel circuito di raffreddamento da una pompa. Nel ritorno, il liquido caldo viene pompato attraverso un radiatore di raffreddamento e infine raccolto nel serbatoio del liquido di raffreddamento.
La capacità di raffreddamento di un'unità di raffreddamento dipende dalla temperatura ambiente e dalla portata Q (l/min). La portata Q dipende dalla lunghezza del cavo di interconnessione, dalla lunghezza del tubo della torcia e dal diametro del tubo.
Frequenza
50/60 Hz
Fusibile di rete interno
2 A
Valore nominale della corrente di alimentazione
1,65 A
Valore nominale massimo della corrente di alimentazione
4 A
Potenza assorbita
0,37 kW
Classe di protezione
IP 23
---
