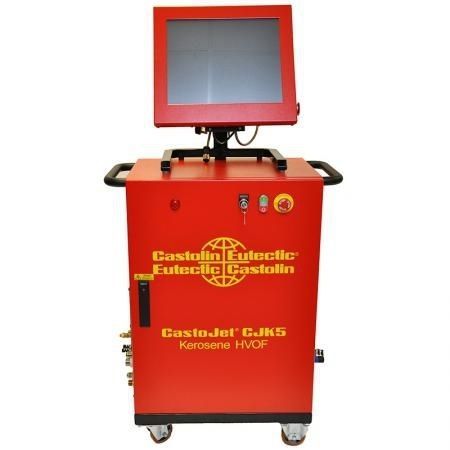

Camera per shock termico per liquidi VOF CastoJet CJK5

Il CJK5 HVOF è un processo di spruzzatura termica ad alta pressione e alta velocità, che utilizza combustibile liquido (cherosene) e ossigeno che vengono immessi in una camera di combustione, dove vengono accesi e combinati in modo continuo. Il gas caldo risultante, a una pressione prossima a 1 MPa, passa attraverso un ugello convergente e divergente e percorre una sezione rettilinea. La velocità del getto all'uscita della canna (>1000 m/s) supera la velocità del suono. Nel flusso di gas viene iniettato un materiale in polvere, che accelera la polvere fino a 800 m/s. Il flusso di gas e polvere calda viene diretto verso la superficie da rivestire. La polvere si scioglie parzialmente nel flusso e si deposita sul substrato. Il rivestimento risultante è costituito da sottili piastrine sovrapposte, ha una bassa porosità e un'elevata forza di adesione. Il CastoJet® Kerosene 5 - CJK5 - è l'ultimo sviluppo di Castolin Eutectic dei sistemi HVOF (High-Velocity Oxy-Fuel) ad alta pressione alimentati a cherosene. Gli sviluppi del CJK5 si sono concentrati sulla pistola, sull'alimentatore di polvere e sull'interfaccia operatore. L'interfaccia operatore è semplice da usare, con un'interfaccia touch screen. L'alimentatore di polvere è dotato di un gas di trasporto controllato dal flusso di massa e di un controllo del motore ad anello chiuso per garantire l'affidabilità e la ripetibilità dei tassi di alimentazione della polvere. Il sistema di controllo CJK5 è mostrato con l'interfaccia operatore montata sulla scatola del gas solo a scopo illustrativo. In un'installazione tipica, la scatola del gas si trova all'interno della cabina di verniciatura. Il dosatore di polvere può trovarsi all'interno o all'esterno della cabina di verniciatura. L'interfaccia operatore si trova all'esterno della cabina di verniciatura. Il sistema di controllo del CJK5 HVOF è costituito da un PC con interfaccia operatore a schermo tattile e da una scatola del gas.
