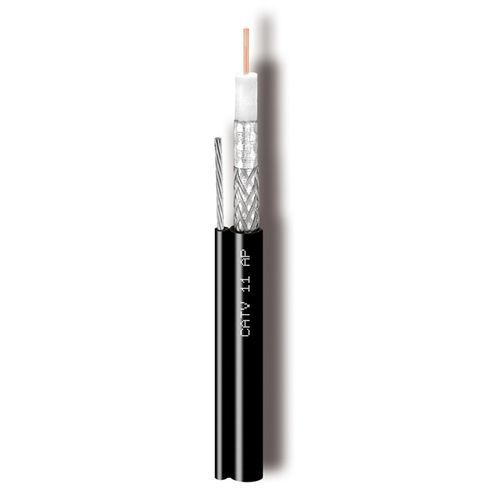

Cavo elettrico coassiale CATV11AP

di datiantenna TVisolato

• Rif. RG : RG 11 • Classe CPR sec. UE 305/2011 (DoP) : Fca • Disponibilità : su richiesta • a Norma : EN50117-11-2 • Reazione al fuoco : EN50575 PARAMETRI COSTRUTTIVI : • Conduttore interno : Ø mm : 1,63 • materiale : Cu • Dielettrico : Ø mm : 7,20 • materiale : PEG • Nastro : materiale : APAS • Treccia : materiale : CuSn • Copertura ottica treccia : % : 63 • Diametro sopra Treccia : Ø mm : 7,85 • Guaina esterna : Ø mm : 10,1x17 • materiale : PE PARAMETRI MECCANICI : • Peso del rame : kg/km : 34,6 • Peso del cavo : kg/km : 124,2 • Min raggio di curvatura x 1/n : mm : 100 • Massima forza di trazione : N : 300 PARAMETRI ELETTRICI : • Impedenza : Ohm : 75±2@200 MHz • Capacità (@1kHz) : pF/m : 52 ± 2 • Velocità di propagazione : % : 85 • Attenuazioni (a 20°C) : • a 5 MHz : dB/100m : 1,1 • a 10 MHz : dB/100m : 1,5 • a 30 MHz : dB/100m : 2,2 • a 50 MHz : dB/100m : 2,8 • a 200 MHz : dB/100m : 5,6 • a 300 MHz : dB/100m : 6,9 • a 470 MHz : dB/100m : 8,8 • a 862 MHz : dB/100m : 11,9 • a 1000 MHz : dB/100m : 12,8 • a 1750 MHz : dB/100m : 17,9 • a 2150 MHz : dB/100m : 19,8 • a 2400 MHz : dB/100m : 21,0 • a 3000 MHz : dB/100m : 24,0 • Perdite di riflessione strutturali (SRL) : • a 5 - 470 MHz : dB : >30 • a 470 - 1000 MHz : dB : >28 • a 1000 - 2000 MHz : dB : >23 • a 2000 - 3000 MHz : dB : >20 • Impedenza di trasferimento (Zt) : Classe : B • 5 - 30 MHz : mOhm/m : 85 • a 1000 - 2000 MHz : dB : >95 • a 2000 - 3000 MHz : dB : >95 • Resistenza conduttore int/est (cc) : Ohm/km : 8,5 / 10,0 • Resistenza di loop : Ohm/km : 18,5 • Tensione di isolamento guaina (spark test) : kV : 8,0
