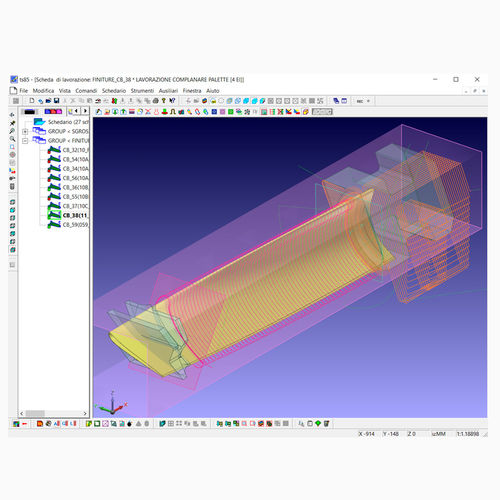

Software di programmazione TS85

di basi di datiCAMper centro di lavorazione

CICLO AUTOMATICO DI SGROSSATURA Selezionando il modello della pala e definendo il profilo del pezzo grezzo, con un singolo passaggio si ottiene il percorso utensile di sgrossatura pienamente ottimizzato. LAVORAZIONE DELLA PIATTAFORMA CON RAGGIO UTENSILE Garantisce grande stabilità nelle lavorazione, incrementa la vita degli utensili soprattutto in presenza di leghe a base di Nickel o Titanio. Consente inoltre di realizzare i raccordi, sia fissi che variabili, tra la piattaforma e la foglia della pala. SUPERFINITURA Attraverso un complesso algoritmo di ottimizzazione, la Superfinitura apporta un notevole miglioramento al percorso utensile, permettendo di ridurre al minimo gli errori di cresta e i tempi di lucidatura delle parti finite. LAVORAZIONE IBRS Il TS85 supporta la lavorazione di IBRS (Integrally Bladed Disks). Diverse strategie dedicate sono state introdotte nelle versioni più recenti. PANORAMICA Il Ts85 è un sofisticato CAM sviluppato principalmente per la lavorazione di superfici a 5 assi. Il software, usato soprattutto nella lavorazione delle pale per turbine, è composto da due parti fondamentali: il database geometrico per gestire gli oggetti matematici, siano essi creati localmente oppure importati attraverso i formati più diffusi (IGES, STEP…); il database delle strategie di lavorazione, che rappresenta il nucleo principale del sistema, da cui si generano tutti i programmi di lavorazione. La lavorazione di una pala viene realizzata attraverso diversi passaggi, tra cui la sgrossatura, la semi-finitura e la finitura, applicabili sia alla zona della foglia che alle piattaforme.
