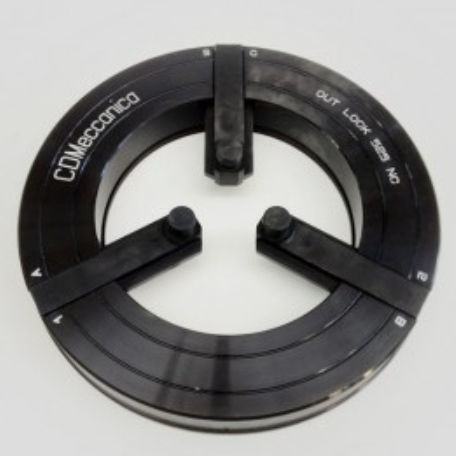

Mandrino di tornitura 3 ganasce OUTLOCK series

Per la ottimizzazione delle lavorazioni di tornitura o rettifica dei blocchetti teneri in uso su tutte le macchine utensili dotate di mandrini autocentranti, CDMeccanica ha messo a punto il dispositivo OUTLOCK. L’applicazione del dispositivo OUTLOCK Elimina ogni imprecisione della sede di presa del pezzo rendendola rigorosamente concentrica ed ortogonale all’asse di rotazione del mandrino favorisce un grande risparmio di tempo nella preparazione dei blocchetti per la lavorazione della loro sede riduce notevolmente il loro consumo per la facile e micrometrica regolabilità delle sue griffe permette l’eliminazione totale dei giochi radiali ed assiali. ART. 525 NC – 575 NC Questi attrezzi si diversificano dai normali “OUTLOCK” per la loro eccezionale e collaudata robustezza e sono stati ideati con queste peculiarità per rispondere alle esigenze di lavorazione dei torni a controllo numerico o di altre tornitrici. La loro funzionalità è provata quando sia necessario bloccare l’autocentrante con elevati carichi di serraggio (Kg. 13.000 circa), durante la fase operativa per creare o rigenerare le sedi di bloccaggio dei morsetti teneri. CALCOLO INVERSO: SE LA FORZA DI SERRAGGIO MASSIMA CHE POSSO APPLICARE AI MORSETTI E’ Fs = 13,000 Kg, LA PRESSIONE MASSIMA ” Pmax ” CHE POSSO APPLICARE AD UN CILINDRO AVENTE SUPERFICIE DEL PISTONE ” A ” = 215 Cm² SARA’: Pmax = Fs / ( A x 2,9 ) = 13000 / ( 215 x 2,9 ) = 20,85 BAR.
