Relè statico DC SMQR9623410

AC24 VDC24 V AC

Panoramica

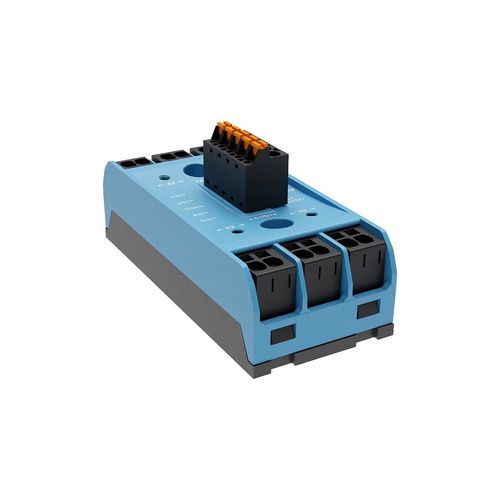

I relè a stato solido SMQR9 integrano quattro canali SSR indipendenti in un unico involucro sightpac® da 45 mm. I modelli sono dotati di morsetti push-in (a molla) per un cablaggio rapido e senza utensili e sono destinati a carichi resistivi AC-1.

Vantaggi

• Connessione push-in senza utensili per facilitare l'installazione
• Cablaggio rapido anche in spazi ristretti
• Connessione elettrica sicura che riduce i tempi di installazione
• Involucro compatto sightpac® per risparmio di spazio nel quadro

Variante prodotto (esempio)
Codice prodotto: SMQR9623410
Descrizione breve: SSR PUSH IN 4X25A / 24-660VAC / TVS / 4 CTRL 10-30VDC / LED
Corrente massima commutabile per fase @40°C AC-1: 25 A
Tensione massima commutabile: 24-660 VAC
Tensione di comando: 10-30 VDC
Funzionalità: Relè SSR quadruplo con morsetti push-in - commutazione in zero-cross - protezione in uscita - indicatore LED
Serie: SMQR9
Normative: CE - UL (cURus) - UKCA
Disponibilità esempio: In magazzino 70 pz
Prezzo pubblico unitario (escl. imposte) esempio: 246.82 EUR

Caratteristiche tecniche

• Involucro: sightpac® larghezza 45 mm
• Configurazione: Quattro relè in uno (SSR quadruplo)
• Morsetti: Quick-connect / morsetti push-in (a molla)
• Carichi previsti: Carichi resistivi AC-1
• Corrente massima commutabile per fase (variante esempio): 25 A @ 40°C (AC-1)
• Tensione massima commutabile: 24-660 VAC
• Gamma tensione di comando: 10-30 VDC
• Protezione / funzioni: Commutazione in zero-cross, protezione in uscita, TVS, indicatore LED
• Norme / Omologazioni: CE, UL (cURus), UKCA
• Nome della serie: SMQR9
