caratteristiche

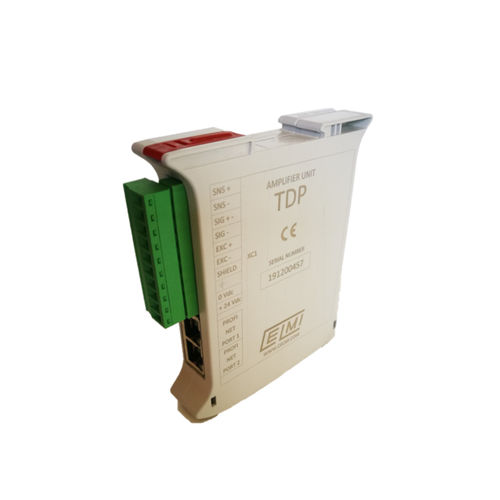

Il TDP è un amplificatore di misura digitale per ponte estensimetrico, dotato di un circuito di acquisizione a 24 bit con guadagno programmabile. Attraverso l'interfaccia Profinet I/O è possibile programmare i parametri di funzionamento dell'unità: zero, guadagno (fondo scala in unità ingegneristica), e medie di lettura, mentre i led a frontale riportano lo stato di funzionamento.
Specifiche tecniche:
alimentazione 24VDC ± 10% / 0.2A
N° 1 interfaccia per ponte estensimetrico caratterizzata da:
alimentazione del ponte 5 VDC - assorbimento 60 mA totali (4 celle di carico da 350 Ohm in parallelo).
acquisizione con convertitore ADC a 24 bit.
linearità 0,05% F.S.
deriva termica 0,01% F.S. / °C
possibilità di avere i fili di sense indipendenti (collegamento a 6 fili) o con richiusura interna (collegamento a 4 fili) selezionabile da software.
montaggio su guida DIN a passo 23 mm.
interfaccia Profinet I/O con integrato switch a 2 porte.
