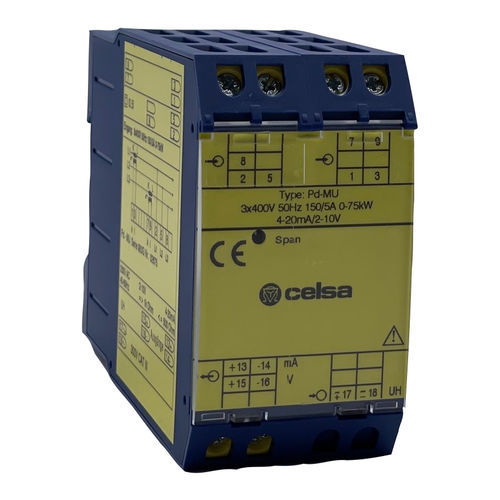

Trasduttore di misura per montaggio su guida DIN Pd-MU

Applicazioni I trasduttori di misura Pw-MU, Pnz-MU, Pz-MU, Pd-MU e Pdr-MU sono utilizzati per convertire e separare la potenza attiva nelle reti CA o trifase in un segnale di corrente CC e tensione CC. Funzione Le grandezze da misurare raggiungono il moltiplicatore analogico attraverso trasformatori di corrente e divisori di tensione interni. Qui, i valori istantanei di corrente e tensione vengono moltiplicati e, in una successiva fase di integrazione, formati come valore medio di una tensione CC corrispondente alla potenza attiva. È possibile misurare grandezze CA sinusoidali e non sinusoidali di qualsiasi forma d'onda. L'isolamento galvanico tra i segnali di ingresso e di uscita è ottenuto mediante optoaccoppiatori. Gli amplificatori a valle forniscono i segnali di corrente e tensione continua. Entrambe le uscite sono a prova di circuito aperto e cortocircuito.non è consentito il collegamento tra le due uscite. È necessaria una tensione ausiliaria per lo "zero vivo" o per una tensione nominale fluttuante >± 20%.
