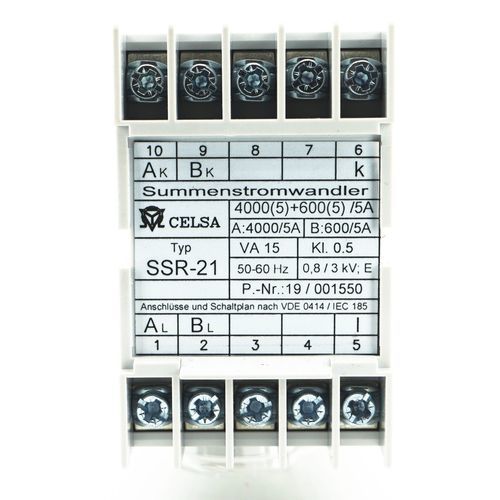

Trasformatore di corrente SSR series

di misuraa seccosu guida DIN

I trasformatori di corrente sommatoria da SSR-2 a SSR-9 sono utilizzati per sintetizzare le correnti secondarie di più t.c. principali, in modo da poterle misurare con un solo strumento. Anche in questo caso la corrente di uscita costituisce una grandezza standardizzata. Ciò significa che le correnti primarie non vengono solo sommate, ma anche divise per il numero di ingressi. Se si utilizzano c.t.s. principali disuguali, il rapporto tra la corrente primaria più bassa e quella più alta non deve essere superiore a 1:10. In fase d'ordine, in caso di tensioni principali disuguali, il rapporto di ciascuna di esse deve essere assolutamente specificato. Le connessioni primarie non utilizzate devono essere aperte rispetto al cortocircuito delle connessioni secondarie. I trasformatori di corrente sommatoria da SSR-2 a SSR-9 sommano i valori istantanei delle diverse correnti in una rete, fornendo una corrente alternata proporzionale. A tal fine, vengono utilizzati diversi trasformatori di misura (trasformatori principali), uno per ogni corrente, con i loro avvolgimenti secondari collegati agli avvolgimenti primari del trasformatore sommatore. Tutti gli avvolgimenti primari del trasformatore di corrente di sommatoria devono essere collegati alla stessa fase. Se uno degli avvolgimenti primari del relè statico non deve essere utilizzato, deve essere lasciato aperto. L'esecuzione standard è predisposta per trasformatori principali con lo stesso rapporto di trasformazione. In caso contrario, si prega di indicare il rapporto di trasformazione nell'ordine.
