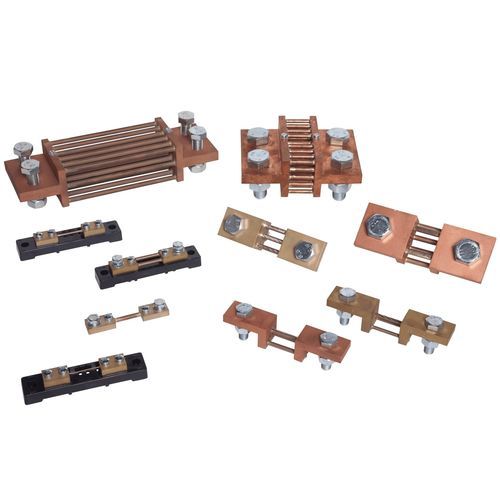

Shunt in argento

Gli shunt sono accessori indispensabili per la misurazione della corrente nelle installazioni in corrente continua, in particolare per amperaggi elevati. Forniscono una caduta di tensione (mV) proporzionale alla corrente alla corrente, facilmente misurabile con gli amperometri a bobina mobile (tipo PQ e PAQ). Possono anche essere collegati a wattmetri (tipo DQ../1w) e ad altri dispositivi di misura o protezione. Le cadute di tensione standard sono 60 mV e 150 mV. Gli shunt da 150 mV sono consigliati quando la caduta di tensione attraverso i conduttori di potenziale è elevata, a causa della loro lunghezza e/o dell'elevato consumo dello strumento lunghezza e/o dell'elevato consumo dello strumento. Le prestazioni migliori sono garantite se si rispettano i seguenti punti: 1. L'intera area di collegamento deve essere a contatto con le sbarre. Per correnti elevate, utilizzare reggiseni su entrambe le facce dei blocchi terminali. 2. Le superfici di contatto devono essere pulite e, se possibile, con un sottile strato di vaselina. 3. I bulloni e i dadi devono essere completamente serrati. 4. Cercare di ottenere una buona ventilazione. 5. Gli shunt possono essere montati in orizzontale o in verticale. Il montaggio orizzontale consente di dissipare il calore della pastella. PRINCIPIO DI FUNZIONAMENTO Gli shunt sono costituiti da elementi di resistenza in manganese di elevata precisione. Quando la corrente li attraversa, producono una caduta di tensione proporzionale. Il basso coefficiente di temperatura della manganina (0,002%K) garantisce una caduta di tensione costante - Classe di precisione 0,5 / Esecuzioni speciali: 0.2 su richiesta. - Gli shunt da 1...25 A (e, su richiesta, 60mV 40...150 A) sono fissati su una base di isolamento. - La base di isolamento è adatta per essere montata su una guida DIN da 35 mm.
