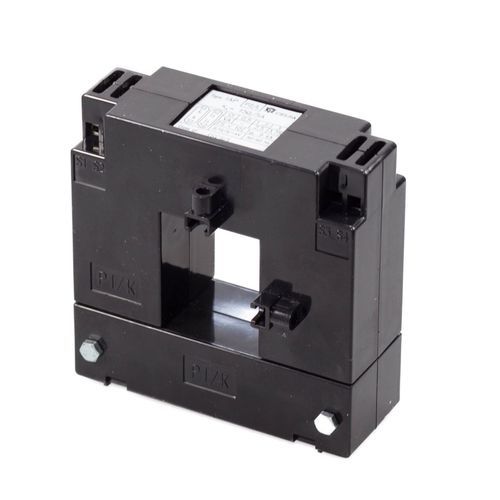

Trasformatore di corrente IAP

di misuraa seccosplit-core

Dimensioni - 120 x 122,5 x 43 mm Barra primaria - 2 x 50 x 10 mm / 3 x 40 x 10 mm Conduttore rotondo - ⌀ 40 mm Applicazione I trasformatori di corrente a nucleo diviso convertono una corrente alternata di valore elevato in una proporzionale di valore inferiore, adatta a essere misurata da strumenti standard (amperometri, wattmetri, varmetri, misuratori di fattore di potenza, relè, trasduttori di misura...) con correnti nominali di 5 o 1 A. Il loro nucleo diviso ne consente l'installazione in reti già esistenti senza necessità di tagliare i conduttori. Sono adatti per l'uso in interni in reti a bassa tensione e sono costruiti secondo gli standard IEC ed EN 61869-2. Caratteristiche del design - I trasformatori di corrente possono essere aperti - Custodie in policarbonato autoestinguente UL 94 - V0 - Terminali secondari doppi, per cortocircuitare l'avvolgimento secondario prima di aprire il circuito di misura - Sono incluse staffe di montaggio per l'installazione a pannello e morsetti di fissaggio per il fissaggio alla sbarra collettrice primaria Precisione I nostri trasformatori di corrente soddisfano le specifiche delle classi di accuratezza 0,5, 1 e 3, per il carico nominale indicato in tabella, nello stesso strumento
