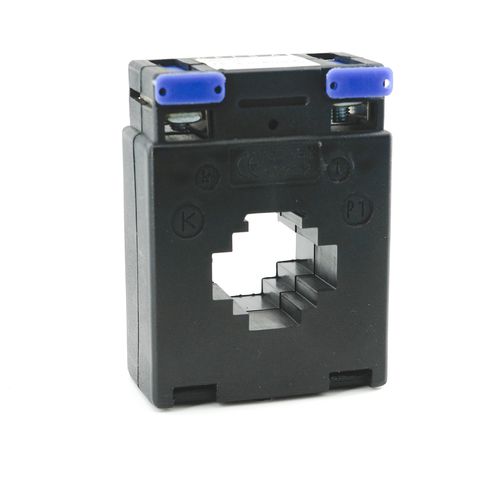

Trasduttore di corrente a trasformatore SCMU

su guida DINDCAC

Dimensioni in mm - 80 x 60 x 30 Uscita analogica - 0-20 mA o 0-10V senza alimentazione ausiliaria Barra primaria - 30 x 10 mm Conduttore rotondo - ⌀ 28 mm Trasformatore di corrente e trasduttore in un unico alloggiamento - Uscita analogica standard 0 - 20 mA / 0 - 10 V Applicazione La grandezza misurata (cioè la corrente primaria) viene isolata galvanicamente (5kV/1 min), raddrizzata (principio del valore medio) e convertita in un segnale di corrente (o tensione) continua proporzionale e indipendente dal carico. Il tipo passivo SCMU210s non richiede alimentazione ausiliaria. La fornitura comprende il montaggio a scatto per guida DIN, le staffe di montaggio per le piastre di montaggio e le viti per il fissaggio delle sbarre
