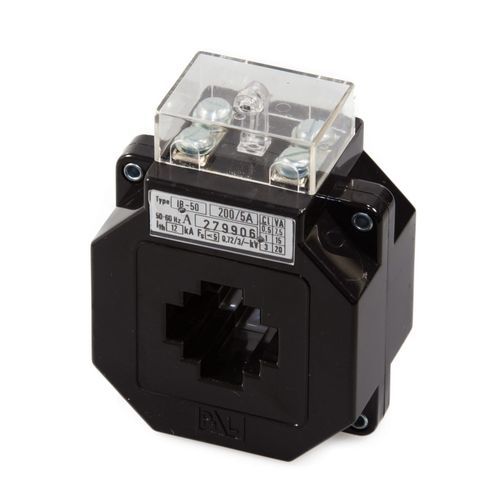

Trasformatore di corrente IB-50

di misuraa seccoindoor

TRASFORMATORE DI CORRENTE DI PROTEZIONE Dimensioni - 105 x 76 x 50 mm Barra primaria - 30 x 10 mm Conduttore rotondo - ⌀ 23 mm Mentre i trasformatori di corrente di misura vengono utilizzati per andare in saturazione al di sopra del campo di corrente nominale (indicato nel fattore di limitazione della corrente in eccesso FS) per impedire l'aumento della corrente secondaria in caso di guasto del sistema (ad esempio, cortocircuito primario) e per proteggere le apparecchiature nel circuito secondario, un trasformatore di corrente di protezione viene utilizzato per avere una saturazione lontana dal suo campo di corrente nominale al fine di proteggere i dispositivi di commutazione ecc. utilizzando relè di distanza, relè di sovracorrente ecc. Le classi di precisione nominale sono 5P e 10P. "P" significa "protezione". Il fattore di limitazione della corrente in eccesso (in %) è indicato dietro la classe di precisione. Significa, ad esempio, 10P5: se la corrente primaria è cinque volte superiore alla corrente nominale, la deviazione negativa della corrente secondaria dalla corrente secondaria teorica calcolata dal rapporto non supera il 10%. Applicazione I trasformatori di corrente di protezione convertono una corrente alternata di valore elevato in una più bassa e proporzionale, al fine di proteggere un impianto mediante relè standard con correnti nominali di 5 o 1A. Questi trasformatori di corrente sono adatti all'uso interno in reti a bassa tensione. Sono costruiti in conformità alle norme UNE-EN e IEC 61869-2.
