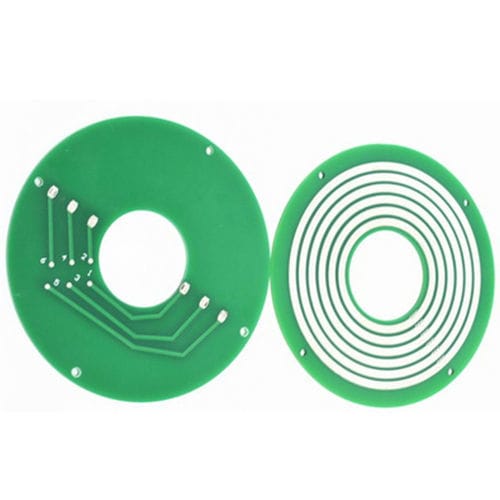

Collettore rotante tipo pancake PSCN030-06P

con contatti in oroPCB

Il collettore rotante a pancake separato appartiene alla serie di collettori rotanti a pancake. Il suo profilo è diverso da quello del collettore rotante integrato a causa della struttura separata. Di solito è richiesto in determinati spazi di installazione che non hanno più spazio in altezza, ma normalmente la velocità di rotazione non è troppo veloce, come ad esempio inferiore a 100 giri/min. Tuttavia, CENO ha progettato anche alcuni tipi di collettori separati per alcune alte velocità superiori a 100 giri/min. Resistenza di isolamento - 200MΩ@500VDC Materiale dei contatti - Da oro a oro Rigidità dielettrica - ≥500V@50Hz Dimensioni del filo conduttore - AWG26#Filo Teflon®UL Rumore elettrico: max 70mΩ（50rpm） Lunghezza del filo conduttore - Rotore: 300 mm, Statore: 300 mm Umidità di lavoro - 60% RH Modo di rotazione - Scheda PCB fissata sulla flangia dei clienti Temperatura di lavoro - -20℃~+60℃ PCB - FR-4
