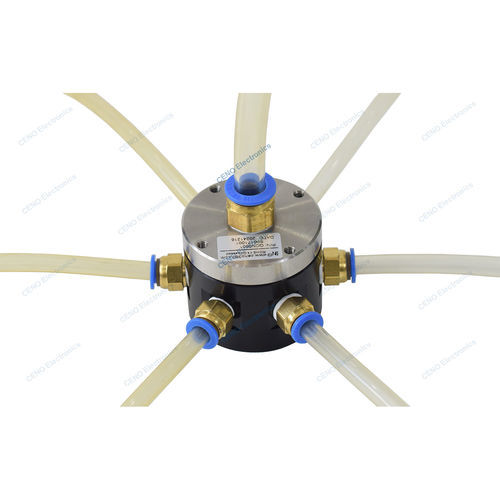

Giunto rotante per aria compressa QCN0601

per ariaper gasa 6 passaggi

Panoramica del prodotto
Il QCN0601 è un'unione rotativa pneumatica personalizzata con 6 canali per gas e una velocità di rotazione massima di 100 giri/min. CENO ha progettato e prodotto centinaia di unioni rotative pneumatiche e idrauliche negli ultimi vent'anni. La maggior parte dei parametri può essere personalizzata per applicazioni specifiche, come numero di canali, pressione, velocità di lavoro e configurazione esterna. L'unità trasferisce fluidi pneumatici e idraulici in sistemi rotanti per garantire un flusso continuo durante la rotazione, utilizzando tecnologie di tenuta per prevenire perdite. Applicazioni tipiche: sistemi robotici, dispositivi medicali e macchine per produzione di fascia alta.

Specifiche

• Modello: QCN0601
• Canali: 6 (gas)
• Dimensione interfaccia: Ø4 mm tubo (G1/8”)
• Pressione: -100 kPa a 0,8 MPa
• Velocità di lavoro: 0–100 giri/min
• Materiale della custodia: lega di alluminio
• Coppia di rotazione: ≤ 0,6 N·m

Disegno d'insieme
Disegno d'insieme disponibile (titolo: QCN0601 drawing rev).
